其中為帆布層數。.拉緊裝置拉緊裝置的作用拉緊裝置的作用是保證輸送帶在傳動滾筒的繞出端即輸送帶與傳動滾筒的分離點有足夠的張力，能使滾筒與輸送帶之間產生必須的摩擦力，防止輸送帶打滑保證輸送帶的張力不低于定值，以限制輸送帶在各支撐托輥間的垂度，避免撒料和增加運動阻力補償輸送帶在運轉過程中產生的塑性伸長和過渡工況下彈性伸長的變化。張緊裝置在使用中應滿足的要求.布置輸送機正常運行時，輸送帶在驅動滾筒的奔離點具有定的恒張力，以防輸送帶打滑。.布置輸送機在啟動和停機時，輸送帶在驅動滾筒的分離點具有定恒張力，比值般取可以通過設計計算不小于啟動系數進行確定。.保證輸送帶承載分支和回空分支最小張力處的輸送帶下垂度不應超過標準規定值，規定輸送帶下垂度為兩組托輥間距的。而規定為。.補償輸送帶的塑性伸長和過渡工況下彈性伸縮的變化。.為輸送帶接頭提供必要的張緊行程。在工況過渡過程中，應能將輸送帶中出現的動力效應減至最小限度，以防損壞輸送機。拉緊裝置在過渡工況下的工作特點為使輸送帶分離點張力保持恒定，般情況下需用“理想”的拉緊裝置，這種拉緊裝置應能以很大的按規律變化的速度移動。除了由于要在相當大的速度下保持張力恒定所引起的困難以外，還需知道速度的變化規律。拉緊裝置的運動，在很大程度上與輸送機質量對驅動裝置拆算質量的比值有關。隨著此比值的減少拉緊裝置的移動速度也減小。拉緊裝置的移動速度隨著輸送機啟動時間增長而減小。對于固定拉緊裝置的輸送機，輸送帶分離點必須有很大的預緊力，以防止啟動時輸送帶打滑。對于大功率輸送機，應延長啟動過程，以便降低動載荷并改善拉緊裝置的工況減少行程及其電動機功率。拉緊裝置布置時應遵循的原則帶式輸送機拉緊裝置的位置的合理布置，對輸送機正常運轉啟動和制動，以及拉緊裝置的設計性能及成本的影響都十分大，般情況下拉緊裝置的布置應遵循以下原則.為降低拉緊裝置的成本，使其張緊力最小，般張緊裝置盡可能布置在輸送帶張力最小處。.長運距水平輸送機和坡度在以下的傾斜輸送機，拉緊裝置般布置在驅動滾筒的空載側張力最小處。.距離較短的輸送機和坡度在以上的傾斜輸送機拉緊裝置般布置在輸送機機尾，并盡可能將輸送機局部滾筒作拉緊滾筒。.拉緊裝置的布置位置還要考慮輸送機的具體安裝布置形式，使拉緊裝置便于安裝維護。拉緊裝置的種類及特點.螺旋式拉緊裝置螺旋式拉緊裝置如圖所示，拉緊滾筒的軸承座安裝在帶有螺母的滑動架上，滑動架可在尾架的導軌上移動。它利用人力旋轉螺桿來調節輸送帶的張力。螺旋式拉緊裝置的結構簡單緊湊，但是拉緊力的大小不易掌握，工作過程中不能保持恒定。般用于機長小于，功率較小的輸送機上，可按機長的選取拉緊行程。螺旋式拉緊裝置螺桿滾筒機架可移動的滾筒軸承座根據Ⅱ系列，其拉緊行程分為三種，許用的最大拉緊力見表螺旋拉緊裝置的最大拉緊力帶寬最大拉緊力.垂直式拉緊裝置垂直式拉緊裝置是利用重錘重力，使拉緊滾筒沿垂直導軌移動產生拉緊力。它能保證輸送帶在各種運動狀態下有恒定的牽引力，可以自動補償輸送帶的伸長，適用于長距離固定式帶式輸送機。其缺點是需要有足夠的空間放置拉緊滾筒重錘和要保證拉緊所需要的行程，因此在空間受限的條件下無法使用。垂直重錘式拉緊裝置，其結構簡圖如下所示垂直重錘式拉緊裝置導向滾筒導軌滑架重錘拉緊滾筒.鋼繩絞筒式拉緊裝置利用鋼繩纏繞在絞筒上，將輸送帶拉緊。般絞筒都是經過蝸輪減速器來帶動。這種方式在帶式輸送機上廣泛使用。拉緊裝置的選型本次設計中所選用的為小車重錘式拉緊裝置小車重錘式拉緊裝置結構原理如圖所示，其拉緊滾筒固定在小車上，通過重錘的重力牽引小車，從而達到張緊輸送帶的作用。它的結構也較簡單，可保持恒定的拉緊力，其大小決定于重錘的重量。小車重錘式拉緊裝置外形尺寸大占地多質量大，適用于長度功率較大的輸送機，尤其是傾斜輸送機上。小車重錘式張緊裝置重錘小車滑輪組絞車.機架與中間架機架式支承滾筒及承受輸送帶張力的裝置，中間架作為輸送機架的部分，輸送機架的選型即決定了中間架的型式。輸送機的機架隨輸送機類型的不同而不同，有落地式和吊掛式，而落地式又有鋼架落地式和繩架落地式，吊掛式有鋼架調掛式和繩架吊掛式等種類。本皮帶運輸機是屬于Ⅱ型固定式，選用鋼架落地式機架。中間架用于安裝托輥。標準長度為，非標準長度為及凸凹弧段中間架支腿有型無斜撐型有斜撐兩種。中間架和中間架支腿全部采用螺栓聯接，便于運輸和安裝。由于考慮到實際工作環境的不同，為方便使用，本設計采用鋼架落地式。其特點為中間架為螺栓聯接的快速拆裝支架，它由鋼架型支架下托輥和掛鉤式槽形托輥組成，是機器的非固定部分，鋼架作為可拆卸的機身，用彈性柱銷架設在型支架的管座中。柱銷固裝在鋼架上，只是打入的位置適當轉動鋼架，就能方便地從座中抽出或放入。圖為中間架的結構形式槽形托輥軸的兩端加工成矩形，這樣就可以把單個滾筒放進機架中，即可以定位又可以起到固定軸的作用。因為皮帶運輸機的滾筒很多，損壞的也經常，當輥子需要維修時，就可以快速取下，以便于維修和更換，對運輸很小，提高了工作效率。這就是快速拆裝的特點。該種機架機身機構簡單，節省鋼材，安裝拆卸方便，不易跑偏等特點。.卸

（圖紙） H架A3.dwg

（圖紙） 端蓋A3.dwg

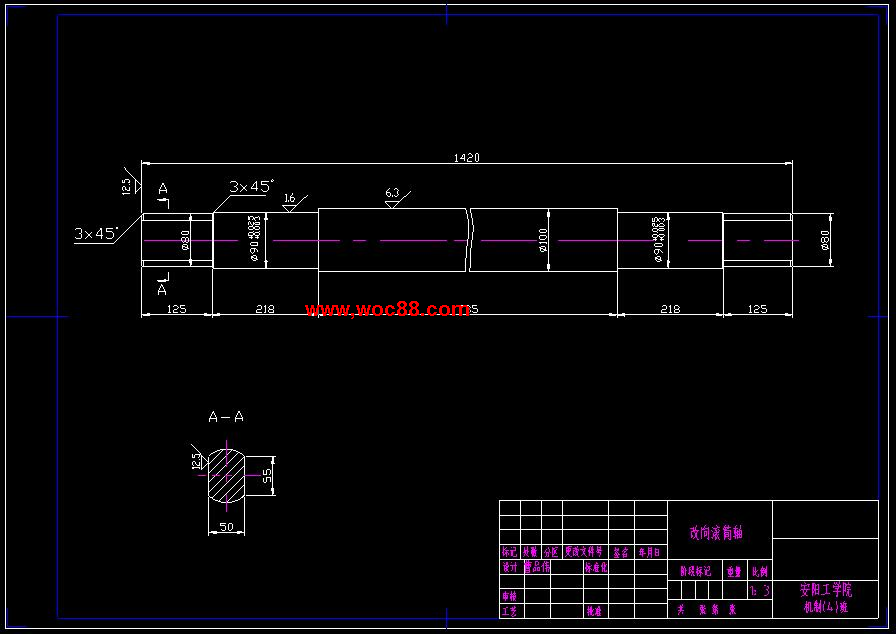

（圖紙） 改向滾筒軸A3.dwg

（圖紙） 拉緊小車A1.dwg

（圖紙） 輪輻A2.dwg

（其他） 皮帶運輸機設計說明書.doc

（圖紙） 上托輥架A2.dwg

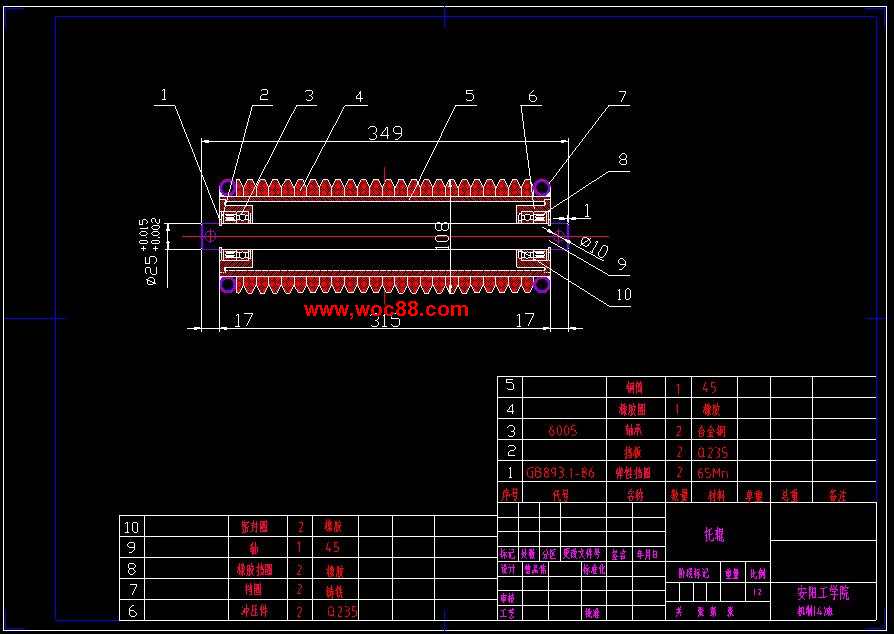

（圖紙） 托輥A3.dwg

（圖紙） 新總安裝圖A0.dwg

（圖紙） 總安裝圖A0.dwg
