對安裝誤差引起的跑偏，首先要消除安裝誤差，對輸送帶接頭該重接的重接，對機架歪斜嚴重的必須重新安裝對運行中的跑偏主要的調整方法有局部跑偏的原因及處理整條輸送帶運行中總是在固定區段跑偏，運行過該段后輸送帶自動回復正常位置可調整跑偏處下的托輥組來調整跑偏，由于托輥組的兩側安裝孔都是長孔，輸送帶偏向哪側，托輥組的哪側朝輸送帶前進方向前移，或另外側后移安裝調心托輥組，般是中間轉軸式調心托輥組，其原理是采用阻擋托輥在水平面內方向轉動或產生橫向推力使輸送帶自動向心達到調整輸送帶跑偏的目的。

全長跑偏的處理輸送帶兩側邊所受拉力不致，輸送帶在運行時輸送帶全長上會向側跑偏調整驅動滾筒的安裝位置必須垂直于帶式輸送機長度方向的中心線，若偏斜過大必然發生跑偏，對頭部滾筒，如輸送帶向滾筒的右側跑偏，則右側的軸承座應當向前移動，向左側相反尾部滾筒的調整方法與頭部滾筒剛好相反調整張緊滾筒，使用螺旋張緊或液壓油缸張緊時，張緊滾筒的個軸承座應當同時平移，以保證滾筒軸線與輸送帶縱向方向垂直，輸送帶向哪側跑偏，則應使那側的螺旋張緊或液壓油缸張緊在帶式輸送機的回程段，尤其是機頭機尾處多放置幾組防跑偏托輥組，這樣可以有效防止輸送帶跑偏。

無載時不跑偏，有載時跑偏轉載點距輸送帶的距離近，相對高度越低，物料的水平速度分量越大，對輸送帶的側向沖擊也越大，同時物料也很難居中，使在輸送帶橫斷面上的物料偏斜，最終導致輸送帶跑偏.如果物料偏到右側，則輸送帶向左側跑偏，反之亦然給料器卸料器的安裝有誤差，輸送帶兩側所受阻力差別較大，輸送帶在上述部位向摩擦阻力小的側跑偏，應該重新調整給料器卸料器，使輸送帶兩側阻力均勻。

輸送接頭的跑偏接頭跑偏的特征是輸送帶始終偏向個方向，而且最大跑偏在接頭處.對接頭跑偏的調整可校正輸送帶接頭與輸送帶中線垂直。

解決帶式輸送機跑偏的問題，具有十分現實的意義，不但可以增加輸送帶的使用壽命，而且還可以防止輸送機運轉過程中重大事故的發生。

上述幾種調偏方法操作簡單，勞動強度低，使用工具簡單，是幾種經濟實用的調整輸送帶跑偏的方法。

.木片輸送機研究的目的及意義木材削片機是生產木片的種專用設備，所產木片廣泛用于造紙刨花板中纖板等。

由于木片市場前景看好，集體和個體企業紛紛搶上削片生產的項目。

木材削片機木片輸送機作為種散料輸送設備，被用來運輸木材削片機所切削下來的木片。

隨著我國木材工業發展速度的不斷提高，對于木片輸送機的研究和改進也就越趨迫切，原有的木片輸送機無論是從主參數還是運行性能上看都已經不能滿木片，輸送，設計，畢業設計，全套，圖紙前言.木片輸送機的概述木材削片機是生產木片的種專用設備，所產木片廣泛用于造紙刨花板中纖板等。

由于木片市場前景看好，集體和個體企業紛紛爭搶削片生產的項目。

木材削片機木片輸送機作為種散料輸送設備，被用來運輸木材削片機所削下來的木片。

隨著我國木材工業發展速度的不斷提高，對于帶式木片輸送機的研究和改進也就越趨迫切。

目前，原有的木片輸送機無論是從主參數還是運行性能上看都已經不能滿足要求，隨著所需驅動功率和輸送帶強度越來越大，如何在不增加工程量和運輸設備的前提下，實行長距離大傾角輸送帶運輸，成為必須解決的問題。

此外，在木片運輸的過程中還要保證木片不易灑落，并且提高它的坡度和運量，以適應更高的生產運輸要求。

木片輸送機作為種先進有效使用可靠的運輸設備必定會獲得更為廣泛的應用，它的市場前景也十分廣闊。

木材削片機木片輸送機是根據帶式輸送機的相關原理設計的，符合木片運輸的特點，作為種散料輸送設備，用來運輸削片機所切削下來的木片。

而帶式輸送機作為現代散狀物料連續運輸的主要設備，是由撓性帶承載物料的連續輸送設備，帶式輸送機由條環形膠帶繞在傳動滾筒與改向滾筒之上，由固定于機架的上下托輥支撐。

膠帶靠張緊裝置，在兩滾筒之間拉緊，驅動裝置帶動滾筒轉動時，依靠傳動滾筒與膠帶之間摩擦力帶動膠帶運行。

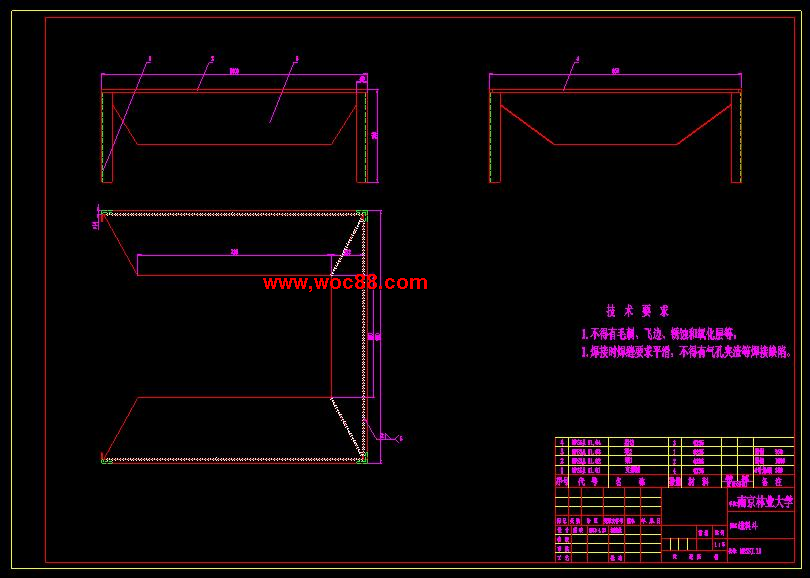

木材削片機通過進料斗把物料放至膠帶上，通過傳動滾筒把物料卸出。

傳動滾筒底部安裝彈簧清掃器，膠帶回程上段側安裝有清掃器，以清除膠帶上黏附的物料撒料和浮灰。

帶式輸送機是種摩擦驅動以連續方式運輸物料的機械。

應用它可以將物料在定的輸送線上，從最初的供料點到最終的卸料點間形成種物料的輸送流程。

帶式輸送機作為種重要的輸運設備，由于其生產率高運輸成本低，被廣泛應于冶金礦山建材港口電力糧食輕工，機械和化工等行業中。

。

由圖取彎曲疲勞壽命系數.，.計算彎曲疲勞許用應力。

取彎曲疲勞安全系數.，由式得計算載荷系數。

查取齒形系數。

由表查得。

查取應力校正系數。

由表查得。

計算大小齒輪的并加以比較。

大齒輪的數值大。

設計計算對此計算結果，由齒面接觸疲勞強度計算的模數大于由齒根彎曲疲勞強度計算的模數，由于齒輪模數的大小主要取決于彎曲強度所決定的承載能力，而齒面接觸疲勞強度所決定的承載能力，僅與齒輪直徑即模數與齒數的乘積有關，可取由彎曲強度算得的模數.并就近圓整為標準值.，按接觸強度算得的分度圓直徑.，算出小齒輪齒數大小齒輪齒數，取。

這樣設計出的齒輪傳動，既滿足了齒面接觸疲勞強度，又滿足了齒根彎曲疲勞強度，并做到結構緊湊，避免浪費。

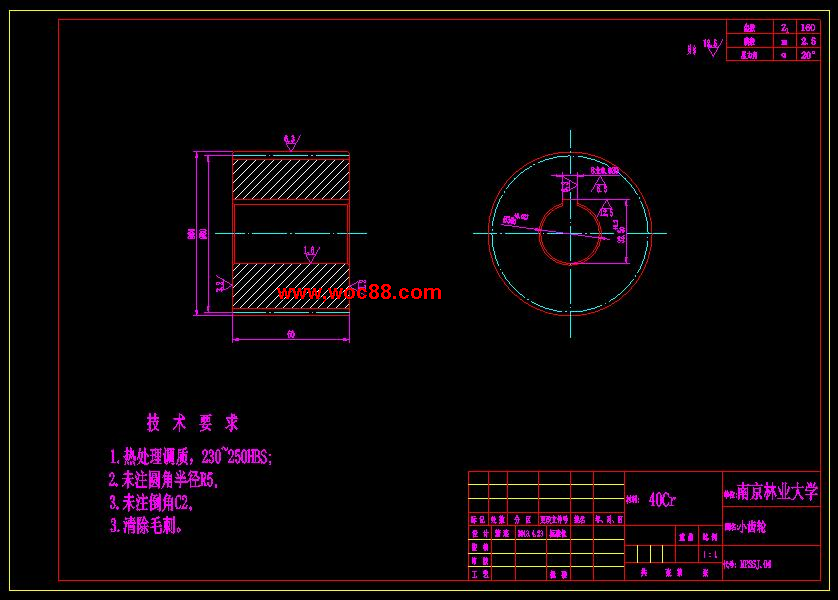

.幾何尺寸計算計算分度圓直徑計算中心距計算齒輪寬度取，。

.托輥的設計托輥是用于支承輸送帶上所承載的物料，保證輸送帶穩定運行的裝置。

托輥種類如下槽形托輥用于承載分支輸送散狀物料。

平行托輥平行上托輥，用于承載分支輸送成件物品，平行下托輥用于回程分支支撐輸送帶。

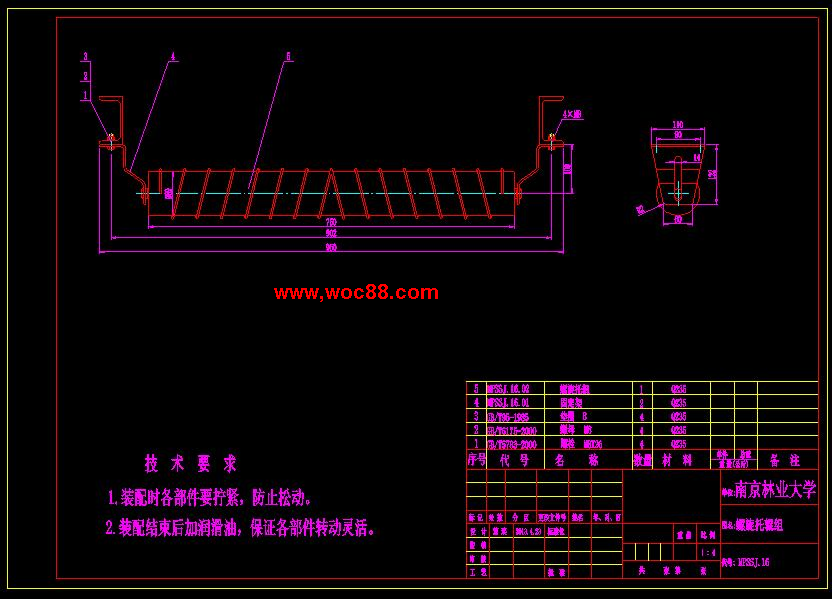

調心托輥用于調整輸送帶跑偏，防止蛇行，保證輸送帶穩定運行。

前傾人字形花紋膠面磨擦系數大，防滑性和排水性好，但有方向性。

菱形膠面用于雙向運行的輸送機。

用于重要場合的滾筒，最好采用硫化橡膠覆面。

用于阻燃，隔爆條件，應采取相應的措施。

最小驅動滾筒直徑按下式選取。

式中芯層厚度或鋼繩直徑，系數，棉織物，尼龍，聚酯，鋼繩芯。

根據本次設計中選用的輸送帶芯層厚度，得最小驅動滾筒直徑。

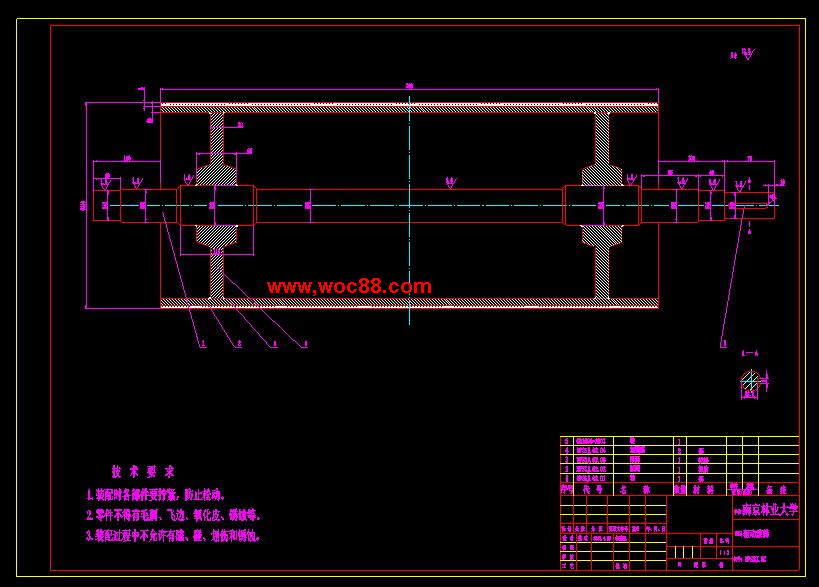

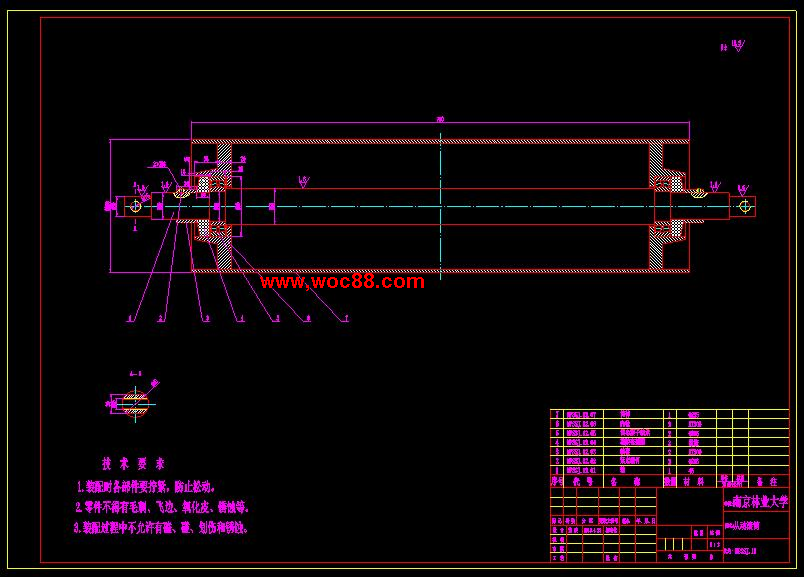

軸的最小直徑的確定根據本次設計的要求，驅動滾筒選用的軸承型號為，內徑，外徑，厚度，軸的材料為號鋼，滾筒直徑為，覆有的膠面，從動滾筒選用滾動軸承型號的，內徑，外徑，厚度，軸的材料為號鋼，滾筒直徑。

驅動滾筒示意圖如下圖驅動滾筒示意圖電動機的選擇選擇電動機的類型由于帶式運輸機不需要大范圍的調速，故選用般用途的系列三相異步電動機。

選擇電動機功率根據帶式輸送機功率的簡易算法計算輸送機總驅動功率根據查附圖得.計算.根據，查表得.根據，查表得.根據提升高度，查表得.則輸送機總驅動功率式中帶式輸送機驅動功率，根據帶式輸送機帶寬和修正長度在帶式輸送機功率的簡易算法表中查出所需功率。

根據帶式輸送機輸送能力和修正長度，查出所需功率。

根據帶式輸送機輸送能力和提升高度在表中查出所需功率。

計算電機功率式中η電動機至工作機的傳動裝置的總效率ηη帶η軸承η齒η聯η帶帶傳動傳動效率，查機械傳動效率表取η帶.η軸承足要求，必須向長距離高速帶大功率的大型化方向發展。

隨著所需驅動功率和輸送帶強度越來越大，如何在不增加工程量和運輸設備的前提下，實行長距離大傾角輸送帶運輸，成為必須解決的問題。

此外，在木片運輸的過程中還要保證木片不易灑落，并且提高它的坡度和運量，以適應更高的生產運輸要求。

木片輸送機作為種先進有效使用可靠的運輸設備必定會獲得更為廣泛的應用，它的市場前景十分廣闊。

.本課題的研究內容本次設計木材削片機木片輸送機是根據帶式輸送機的相關原理，結合木片運輸的特點，參照相關煤炭輸送機的資料以及鼓式削片機的基本參數確定適合的機械實施方案，設計參數輸送長度，輸送高度，皮帶寬度，輸送速度.，完成木片輸送機的設計，包括機體輸送帶張緊裝置托輥等零部件的設計，保證木片輸送機的設計方案可行，結構設計合理，論證充分，安裝方便，結構簡單。

．木材削片機木片輸送機的結構設計.輸送帶輸送帶在帶式輸送機中既是承載部件又是牽引部件，它不僅僅要有承載能力，還要有足夠的抗拉強度。

選擇合適的輸送帶品種規格可以延長輸送帶的使用壽命，保證生產的持續穩定，降低生產成本和維護費用。

防滑輸送帶耐用使用壽命長。

主要有普通人字形外凸人字形橫格圓釘形等類型。

該產品適合于大傾角輸送塊狀粒狀袋包裝粉末狀的多種物料，如煤炭炭焦木料，砂石水泥袋，糧食等物料。

主要應用的行業煙草物流包裝印刷食品木材等。

防滑輸送帶用于輸送角度再以上的物料輸送。

本次設計選用的是防滑輸送帶花紋輸送帶，扯斷強度為﹒層，選用材質尼龍帆布，每層厚度.，每層質量.，帶寬，帆布層數為層，上覆蓋膠厚度為，下覆蓋膠厚度為.。

輸送帶接頭方式采用熱硫化接頭法，即將接頭部位的膠布層和覆蓋膠用硫化法搭接成無接縫的硫化接頭。

實踐證明這是最理想的種接頭方法，能夠保證高的接頭效率，同時也非適用環境溫度為，它既可以進行碎散物料的輸送，也可以進行成件物品的輸送。

除進行純粹的物料輸送外，還可以與各工業企業生產流程中的工藝過程的要求相配合，形成有節奏的流水作業運輸線。

它工作過程中噪音較小，結構簡單，所以帶式輸送機廣泛應用于現代化的各種工業企業中。

它用于水平傾斜或是兩者混合運輸，還能應用于裝船機卸船機堆取料機等連續運輸移動機械上。

使用非常方便，得到普遍的推廣應用。

.木片輸送機的組成部分及作用木片輸送機的結構類型多種多樣，其特征各不相同，但其基本組成部分主要由輸送帶傳動裝置托輥機架張緊裝置制動裝置清掃裝置進料裝置電氣控制及保護系統九部分組成。

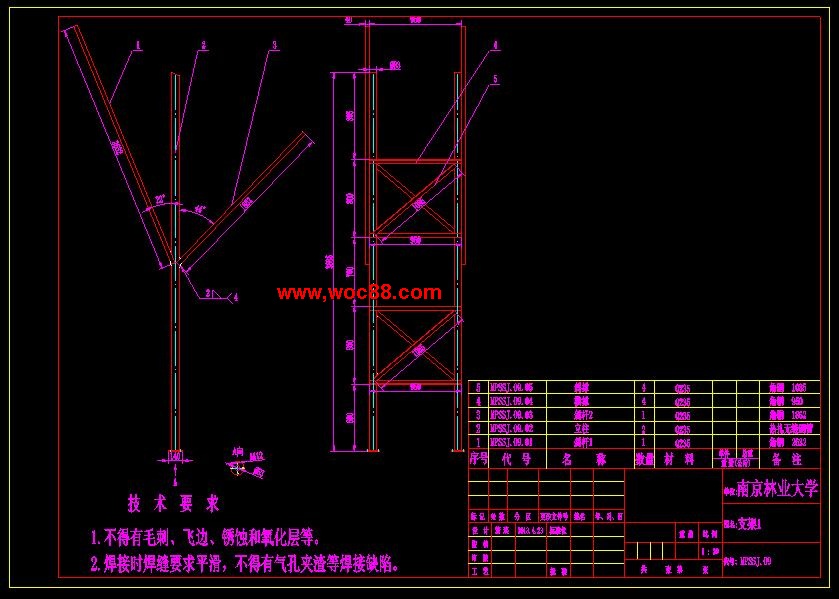

輸送帶既是承載構件又是牽引構件傳動裝置將電機的動力傳遞給輸送帶托輥用來承載輸送帶，使其垂度不超過限定值機架用來固定托輥架及滾筒等部件張緊裝置使輸送帶有足夠的張力，以保證驅動裝置傳遞的摩擦牽引力，并限定輸送帶垂度，防止輸送帶打滑制動裝置可使輸送機平穩停車，防止倒轉清掃裝置用來清除卸載后的輸送帶表面粘著的異物進料裝置用來向輸送帶裝載貨物電氣控制及保護系統用來控制電動機按定程序運行，并保護各相關設備，防止發生重大事故。

這九部分是統的整體，無論哪部分工作不正常，帶式輸送機都不能正常運轉。

.木片輸送機常見問題的幾種解決方法帶式輸送機廣泛應用在電子食品機械鋼鐵汽車煤礦等生產過程中，輸送帶的跑偏問題在物料運輸

（論文） 設計說明書.doc

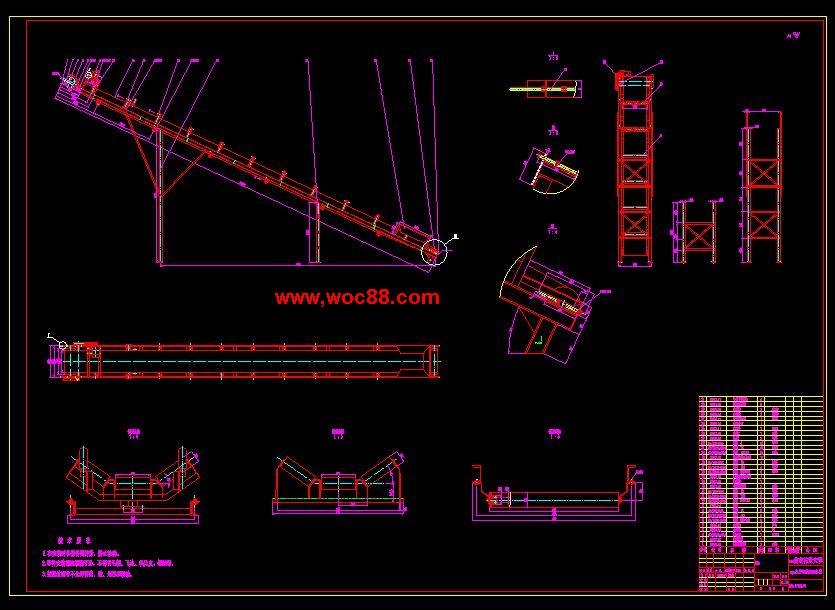

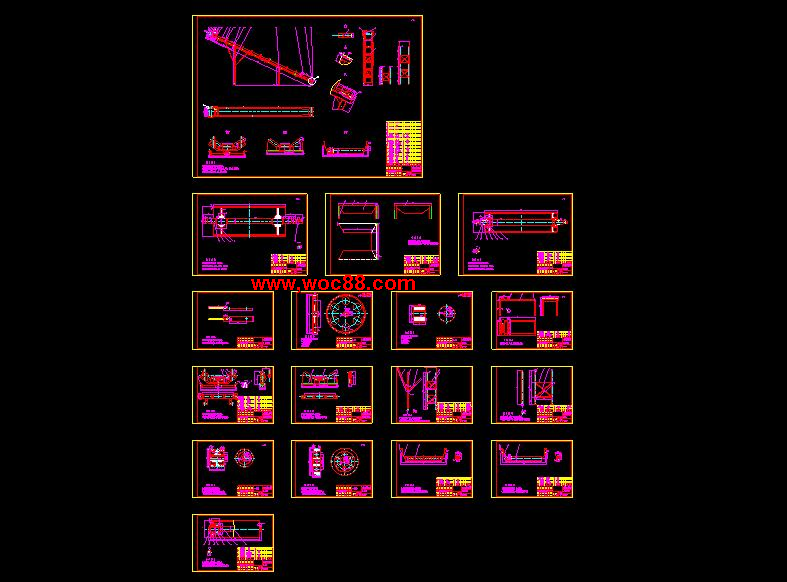

（圖紙） 圖紙合 17張.dwg
