培養質量意識。

培養規范意識。

畢業設計的基本任務與要求.設計基本任務繪制零件工作圖張繪制毛坯零件圖張編制機械加工工藝規程卡片套編寫設計說明書份收集資料,為夾具設計做好準備繪制草圖,進行必要的理論計算和分析以及夾具的結構方案繪制總圖和主要非標準件零件圖,編寫設計說明書編制夾具的使用說明或技術要求.設計要求工藝設計的設計要求保證零件加工質量,達到圖紙的技術要求在保證加工質量的前提下,盡可能提高生產效率要盡量減輕工人的勞動強度,生產安全在立足企業的前提下,盡可能采用國內技術和裝備工藝規程應正確.清晰,規范化,標準化的要求工藝規程應滿足規范化標準化要求。

畢業設計說明書的編寫說明書要求系統性好條理清楚語言簡練文字通順字跡工整圖例清晰圖文并茂，充分表達自己的見解，力求避免抄書.杠桿零件工藝設計與工裝設計．基本任務繪制零件工件圖張繪制毛坯零件合圖張編制機械加工工藝規程卡片套編寫設計說明書份收集和研究原始資料，為夾具結構設計做好技術準備。

初步擬定夾具結構方案，繪制夾具結構草圖，進行必要的理論計算和分析。

杠桿,工藝,規程,鉆兩孔,翻轉,式鉆模,夾具,設計,畢業設計,全套,圖紙摘要本設計的零件為杠桿零件，選用⒋⒌號鋼。

根據零件的形狀尺寸精度生產的經濟效益等各方面的詳細分析其加工工藝，多采鉆床加工。

通過對零件的分析，此工件外形輪廓尺寸小，重量輕，加工要求不高，生產批量不大。

因此在保證質量和提高生產率的前提下，盡量簡化結構，做到經濟合理。

關鍵詞計與工裝設計.基本任務.設計要求.方法和步驟.生產綱領.零件圖審查.鉆床夾具設計.設計任務.設計方法和步驟.夾緊裝置的設計.導向裝置的設計及其他裝置結構.夾具體的確定.繪制夾具結構圖.確定夾具技術要求和有關尺寸，公差配合.夾具精度分析與計算.繪制夾具非標準零件.工藝卡結論致謝參考文獻項目前言本設計的課題，不僅讓我們系統全面的鞏固了三年來所學的的理論知識，還使我們把所學的理論知識運用到實際操作中。

理論結合實際從而達到對理論知識更加的鞏固與理解，為我們走向社會打下堅實的基礎。

夾緊機構產生的夾緊為。

根據初步選用螺栓直徑為,由參考文獻查得，采用的螺栓十，許用夾緊力。

”，顯然螺栓無法滿足要求。

現改用螺栓，許用夾緊力，”。

螺栓可滿足夾緊要求，同時，螺母的最大直徑也小于定位孔的尺寸，不妨礙工件的裝卸。

.導向裝置的設計及其他裝置結構.夾具體的確定.加工孔導向裝置的確定為適應鉆擴鉸的要求，現選用快換鉆套及與之相適應的襯套，它們的主要尺寸和結構由表和表選取.具體尺寸如表所示。

表快換鉆套及襯套尺寸鉆套端面至加工面間的距離般取.為鉆頭直徑，取加工孔的導向裝置的確定為維修方便，不采用固定鉆套，而選用可換鉆套，它們的主要尺寸和結構由參考文獻選取。

其主要尺寸如表所示。

。

.設計方法和步驟.夾具類型的確定由設計任務及條件可知,工件的外形輪廓尺寸小,重量輕,加工要求不高,生產批量不大.因此,設計的夾具不宜復雜,在保證質量和提高生產率的前提下,盡量簡化結構,做到經濟合理.根據被加工部位的分布情況,擬采用翻轉式鉆夾具快換鉆套定位裝置的設計確定定位方案根據工件結構特點,其定位方案有兩種方案如圖所示,以孔及組合面面與孔下端面組合為定位面,限制工件的五個自由度,以孔端外緣毛胚側為防轉定位面,限制工件自由度.該方案由于尺寸的公差大,定位不穩定,定位誤差大.方案二如圖所示,以孔及端面定位,限制工件個自由度,以孔外緣定位,限制自由度.為增強剛性,在孔下端,增設輔助支承.由于定位精度未受尺寸的影響,定位誤差小.比較上述兩個方案,方案二為最佳方案.圖方案圖方案二選擇定位元件選用帶臺階面的定位銷,作為孔及其端面定位的定位元件見夾具總圖.其結構和尺寸按要求確定.以孔端面外緣定位,采用的定位元件有兩種形式如圖所示選用可調支承釘作為以孔外緣定位的定位元件,其結構和尺寸按表和表確定,它可限制自由度.該方案可克服毛胚精度對定位精度的影響,在使用過程中根據每批毛胚的精度進行調整,結構如圖所示.采用移動形塊為定位元件,如圖所示,限制了自由度,其定位精度不受毛胚精度的影響,但受夾具結構限制,并且結構復雜,布局較難.形塊除定位作用外,還有夾緊作用,根據本工件的結構特點,易引選擇最佳的夾具結構方案，確定夾具精度和夾具總圖尺寸公差配合與技術要求。

繪制夾具總圖和主要非標準件零件圖，編寫設計說明書。

編制夾具特殊使用維護操作制造方面的說明或技術要求。

．設計要求應保證零件的加工質量，達到設計圖紙的技術要求在保證加工質量的前提下，盡可能提高生產效率要盡量減輕工人勞動強度，必須考慮生產安全工業衛生等措施在立足本企業的生產條件基礎上，盡可能采用國內外新技術新工藝新裝備工藝規程應正確完整簡潔清晰工藝規程應滿足規范化標準化要求夾具設計保證工件的加工精度提高生產效率工藝性好使用性好經濟性好．方法和步驟．生產綱領生產綱領的計算與生產類型的確定生產類型生產綱領件年小批生產中型零件零件圖審查了解零件的功用及技術要求熟悉用途性能及工作條件，明確被加工零件在產品中的位置和功用，審查圖樣的完整性和正確性分析零件的結構工藝性零件的結構工藝分析主要應考慮以下幾個方面零件的尺寸公差形位公差和表面粗糙度的要求應經濟合理各加工表面的幾何形狀應盡量簡單有相互位置要求的表面應盡量在次裝夾中加工零件的工藝過程如下具體參考各工序卡另附頁模鍛成形，鍛成其余實心退火，消除殘余二十世紀機械制造業的競爭，其實質是數控技術的競爭。

......

—— 閱讀全文完整內容需先解鎖 ——

（其他） 封面.doc

（其他） 杠桿工藝規程及鉆兩孔翻轉式鉆模夾具設計說明書.doc

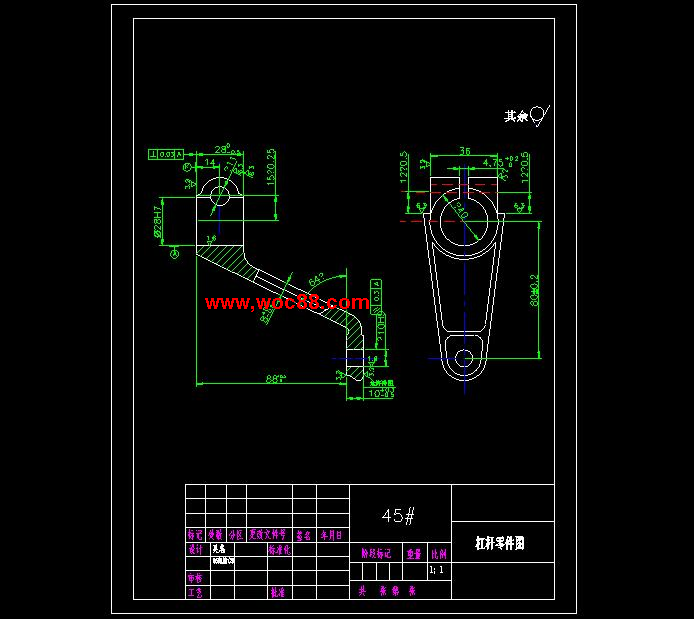

（圖紙） 杠桿零件圖.dwg

（其他） 杠桿零件圖.gif

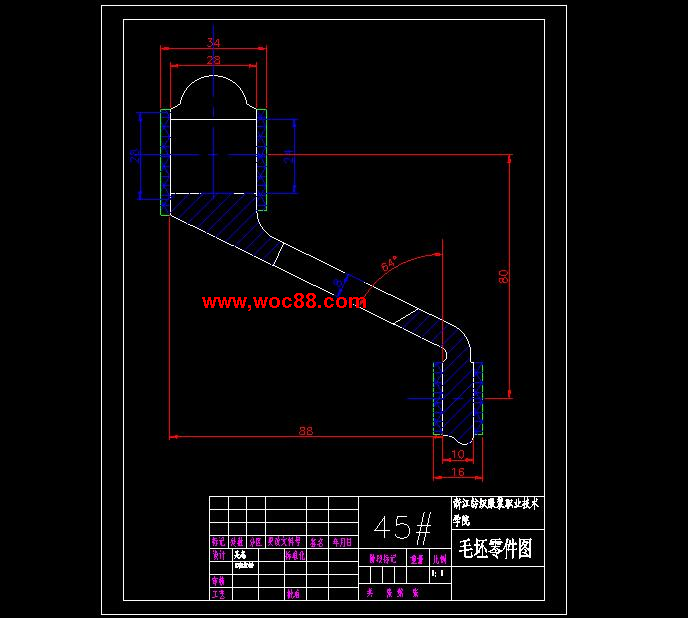

（圖紙） 杠桿毛坯圖.dwg

（其他） 杠桿三維圖.gif

（圖紙） 工藝卡8張.dwg

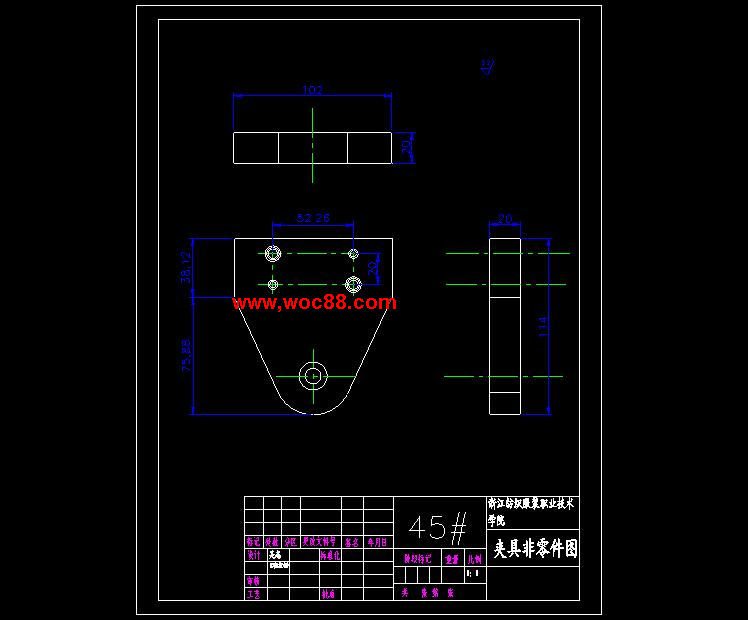

（圖紙） 夾具零件圖.dwg

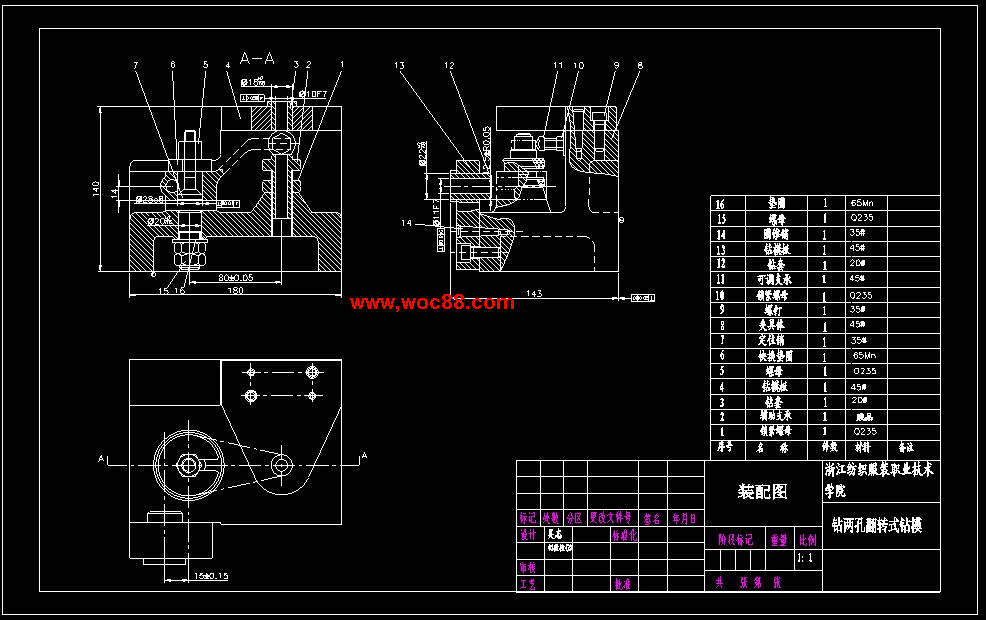

（圖紙） 夾具裝配圖.dwg
