壓濾機般止推板壓緊板濾板壓力泵主梁絲桿及手輪等部分組成。

液壓缸活塞推壓緊板，使濾板壓緊相臨的濾板形成濾室壓力泵將漿液送人濾室，水透過濾布經排水管排除，固體材料在過濾室濾餅的形成,后濾餅填滿過濾室,使用液壓泵繼續壓濾漿濾液在濾室實現固液分離。

.板框壓濾機的設計.板框壓濾機的過濾原理及特點板框壓濾機由多塊濾板濾框按次序排列在止推板和壓緊板之間，其間夾著濾布。

當壓緊板被向前推時，被壓緊的濾板和濾框形成個個濾室，在進料泵壓力的推動下，懸浮液從止推板上的進料孔進入各個濾室，固體顆粒因粒徑大于濾布的孔隙而被截留在濾室內，形成濾餅，濾液則透過濾餅和過濾介質由出液孔排出。

板框壓濾機的結構板框過濾機由多塊濾板和濾框交替排列組成，濾板和濾框的多少視濾漿和生產能力的情況可以增減，其結構如圖所示。

圖圖二.止推板.過濾框.過濾板.推板.彈性擋圈.內六角圓柱頭螺釘.深溝球軸承.軸承端蓋.手輪支架壓濾,系統,設計,畢業設計,全套,圖紙世紀初，轉鼓真空過濾機實現了操作上的連續過濾。

自那時以來,各種類型的壓濾機出現。

間歇運行的壓濾機因能實現自動化操作而得到發展,隨著生產能力的進步發展，過濾面積越來越大。

壓濾機應該基于泥漿的濃度,固體顆粒大小,液體粘度和選擇壓濾機的質量要求。

使用過濾漏斗實驗,測定不同過濾介質和過濾速度不同壓差下,濾液固體顆粒含量,濾餅層的厚度和含水量,找出適當的過濾條件,初步選定的壓濾機類型。

然后根據定處理量選定過濾面積的容量,和實際測試。

正在開發種新型的過濾設備有機械力壓濾過濾設備實現無動態過濾濾餅層洗煤廢水處理化工和石油等行業大型使用過濾設備。

在過濾理論研究,殘留在濾室內的濾餅其過濾阻力的計算和孔隙度過濾速度過濾設備模擬和放大,液體澄清過濾和動態過濾機制,以及過濾介質,是重要的課題。

在使用鍵傳遞轉矩，鍵選用平鍵聯接，再根據高等教育出版社出版機械制圖附錄表可選的鍵寬鍵高鍵長鍵擠壓強度條件即手輪是由手動轉動，故滿足擠壓強度條件.安裝及調試安裝調試應注意以下幾點地基結構應當由建筑工程人員按負荷情況進行設計計算，地角螺栓位置可參見安裝裝配圖，以兩次灌漿法為宜壓濾機安裝位置應該有足夠的空間,周圍沒有障礙物的表面，壓濾機的最小距離不少于濾板的倍邊長,壓濾機在最高點不低于濾板的倍長度機器應放置在混凝土基礎或框架上,土地角螺栓固定進料側架,和其他平臺,在此基礎上。

濾布材料,規格根據過濾材料,壓力,溫度和決定,應選擇合適的濾布板框整齊排放架按照要求,將處理濾板上的濾布整齊。

檢查電源連接是否正常。

機械傳動,檢查電動機和扭轉是否符合要求,螺桿,齒輪潤滑油優先考慮。

.板框壓濾機的操作規程系列壓濾機操作簡單可靠,大多采用按鈕控制,也可以使用觸摸屏控制的非接觸式,特殊情況可以配備各種安全裝置,確保操作人員安全。

操作方法濾前檢查．操作前應檢設濾板兩側過濾壓強為和則濾板所受的彎曲載荷當取達到最大值為過濾壓強最為安全，但濾板太厚，將導致過濾效率降低，成本增加。

根據經驗可得這時濾板中產生的最大應力的最大撓度應滿足下列條件式中壓強差，短邊的半，板厚,彈性模量,許用應力,板的許用撓度對于樹脂類材質的濾板，可取或取決于的比值的系數可查下表得長邊的半，。

由上式可得出最小濾板厚度取符合設計條件濾框的強度計算過濾時，在過濾壓強的作用下，濾框承受了內部壓強如右圖。

現將濾框的框邊簡化為兩端固定作用有均勻載荷的梁，故框邊最大彎曲力矩為而式中最大彎矩單位長度上的載荷濾框內邊長過濾壓強濾框厚度從而可求的濾框各邊的最大彎曲應力和最大撓度即取符合設計條件.螺桿的設計及計算螺桿螺紋類型的選擇選擇.螺桿套蓋.墊圈.六角頭螺栓.螺桿套筒.手輪.墊圈橫梁螺母.支座板框壓濾機的流程濾液在推動力的作用下，克服濾布的阻力進行固液分離固體顆粒被攔截,逐步形成濾餅并且不斷增厚,所以過濾阻力也將繼續增加,濾過率逐漸降低,濾過率降低到定程度時,必須停止過濾,否則將導致浪費時間和力量。

壓濾機根據是否需要洗滌濾餅又可分可洗與不可洗兩種形式。

需要洗滌濾餅的稱為可洗型。

圖三圖四圖五濾布的選型板框壓濾機濾板和濾框中間夾著過濾介質，當然,選擇濾布的過濾效果是非常重要的,在壓濾機的過程中使用,濾布起著關鍵的作用,它的性能好壞直接影響板框壓濾機過濾質量。

目前市場上所使用的濾布,最常見的是合成纖維紡織品和濾布,根據材料不同,可分為聚酯,惠倫,聚丙烯聚酰胺纖維,等等。

其性能特點可見下表由于滌綸耐強酸，所以此設計選用的濾布材質為滌綸。

.過板框壓濾機.板框壓濾機的起源世紀初,德國人酷愛葡萄酒,酒供不應求,當地白酒制造商為了加快葡萄酒生產和過濾,發明了世界上第個臺板壓濾機框式壓濾機,大大加快工作效率,并不斷提高過濾機的質量。

直持續到今天,壓濾機已成為個非常重要的設備在工業生產和應用程序。

......

—— 閱讀全文完整內容需先解鎖 ——

（其他） 板框壓濾機系統設計答辯稿.ppt

（其他） 板框壓濾機系統設計說明書.doc

（圖紙） 滾子.dwg

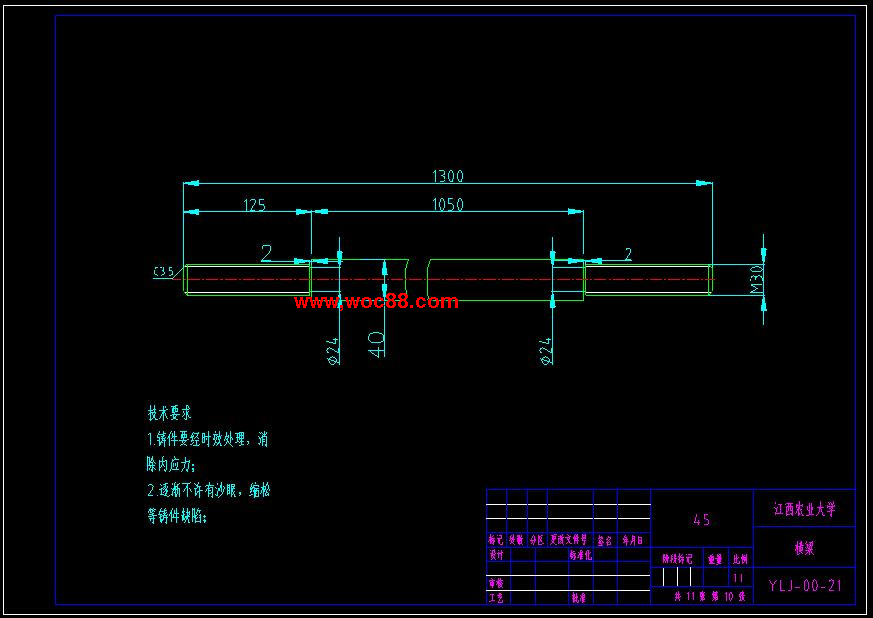

（圖紙） 橫梁.dwg

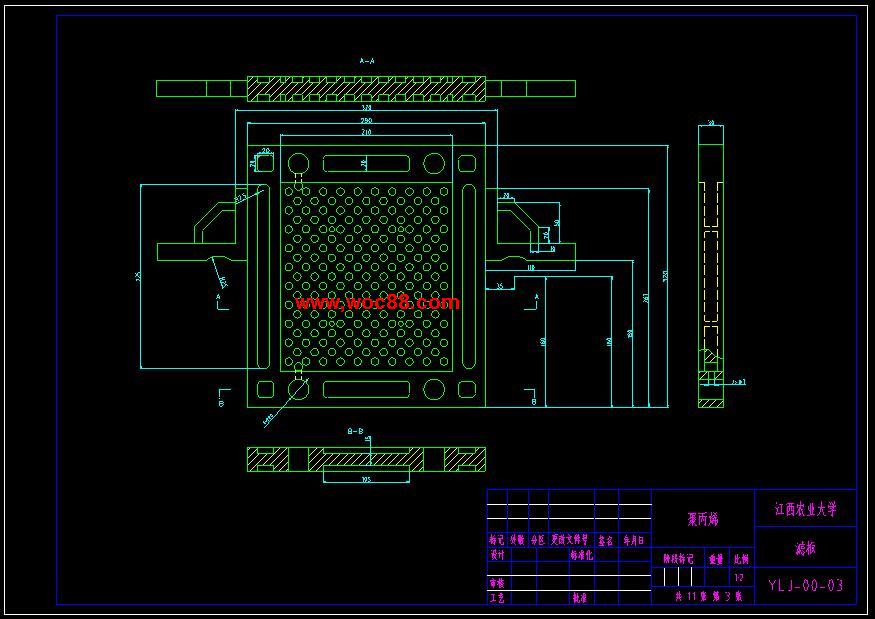

（圖紙） 濾板.dwg

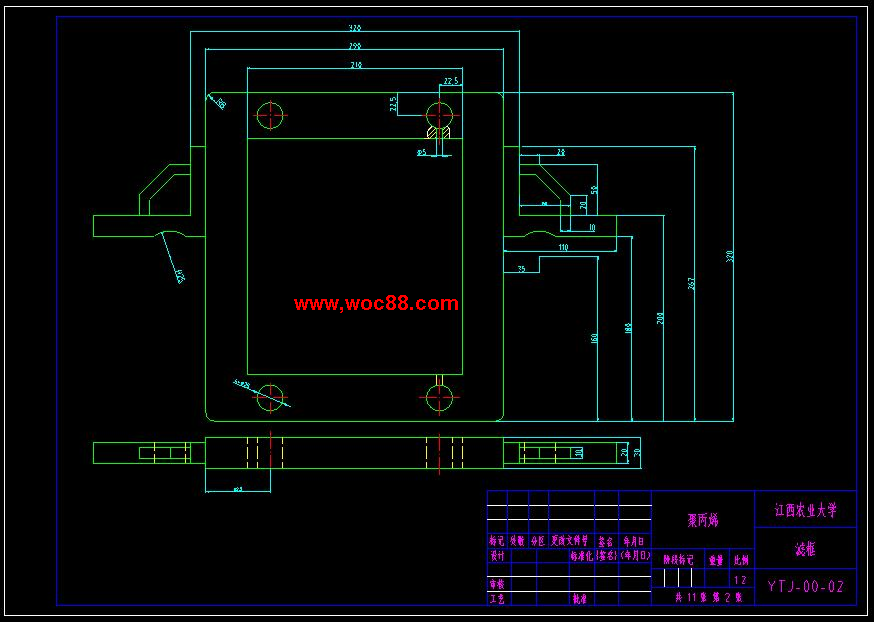

（圖紙） 濾框.dwg

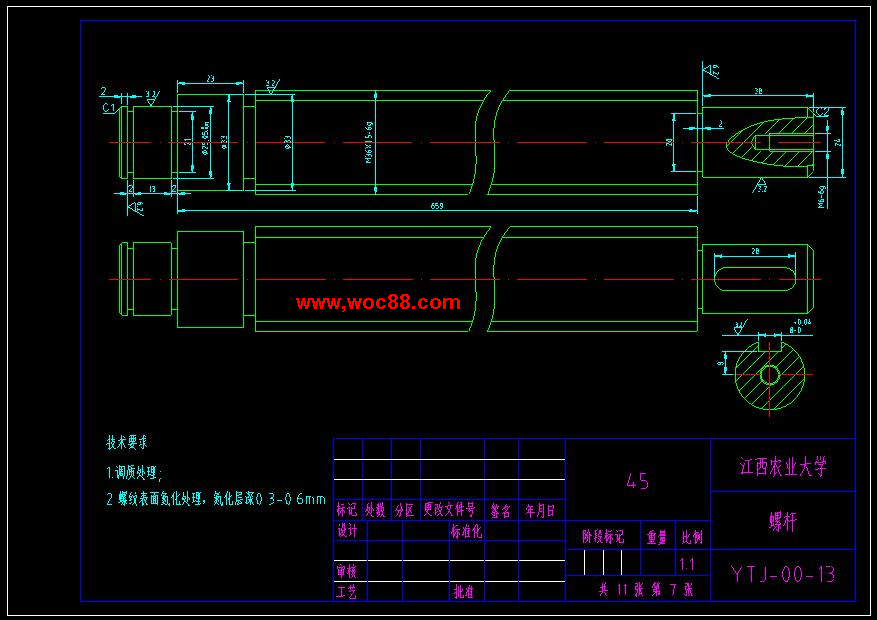

（圖紙） 螺桿.dwg

（圖紙） 螺桿套.dwg

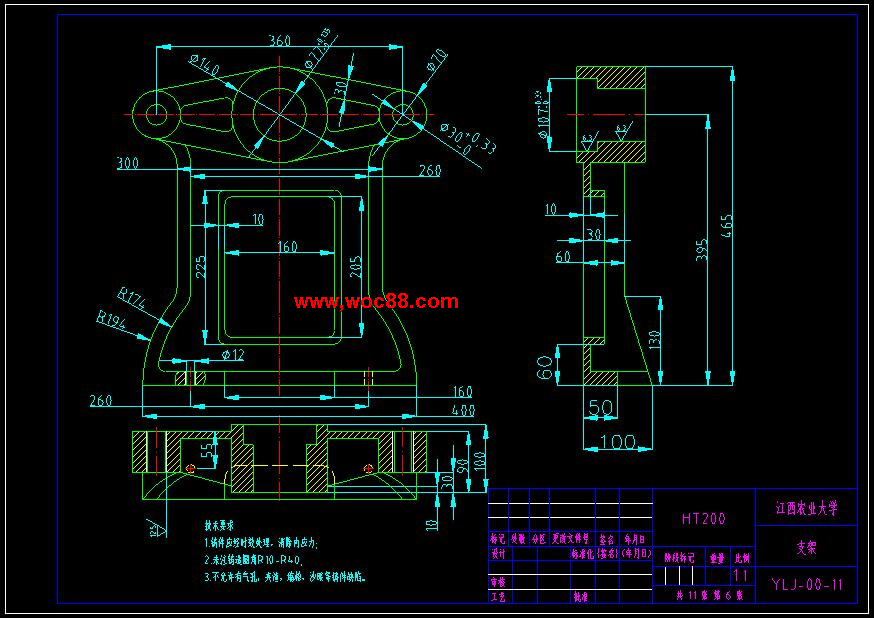

（圖紙） 螺桿支架.dwg

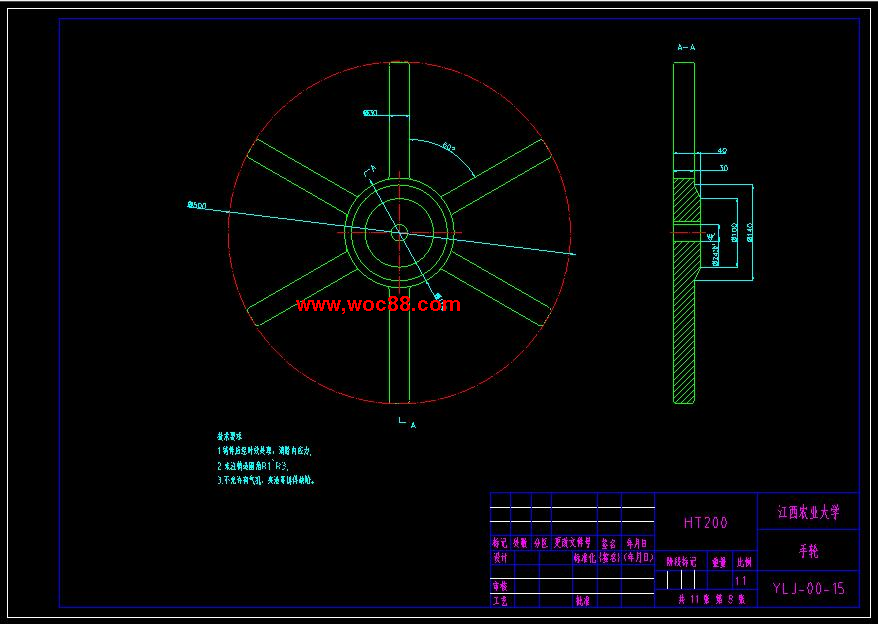

（圖紙） 手輪.dwg

（圖紙） 壓緊板.dwg

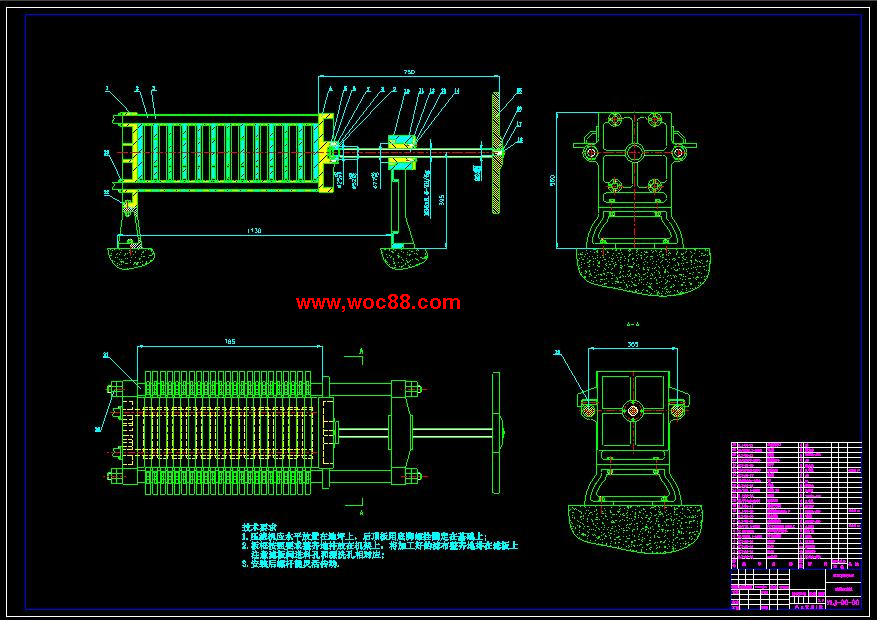

（圖紙） 裝配圖.dwg

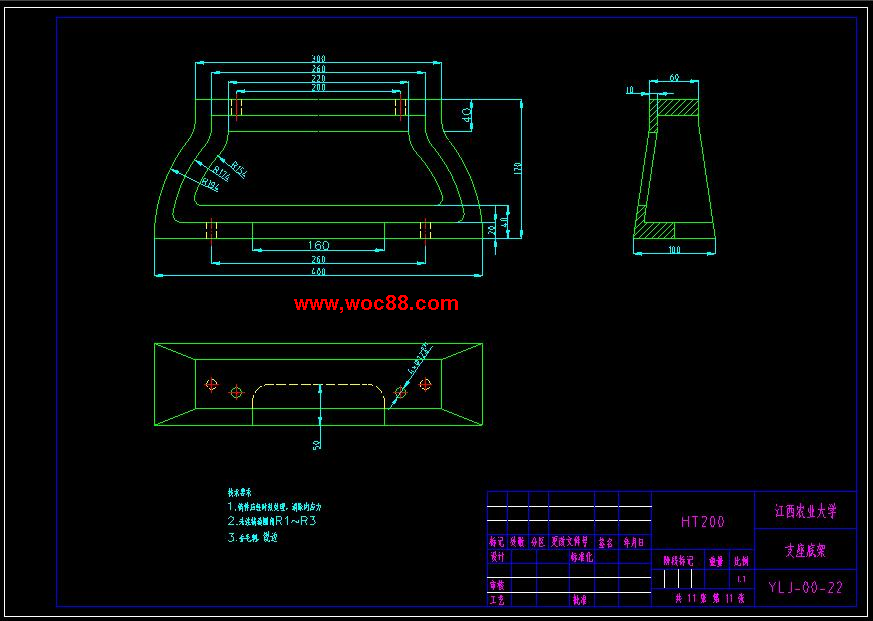

（圖紙） 座架.dwg
