（全套CAD）桔園施肥機設計

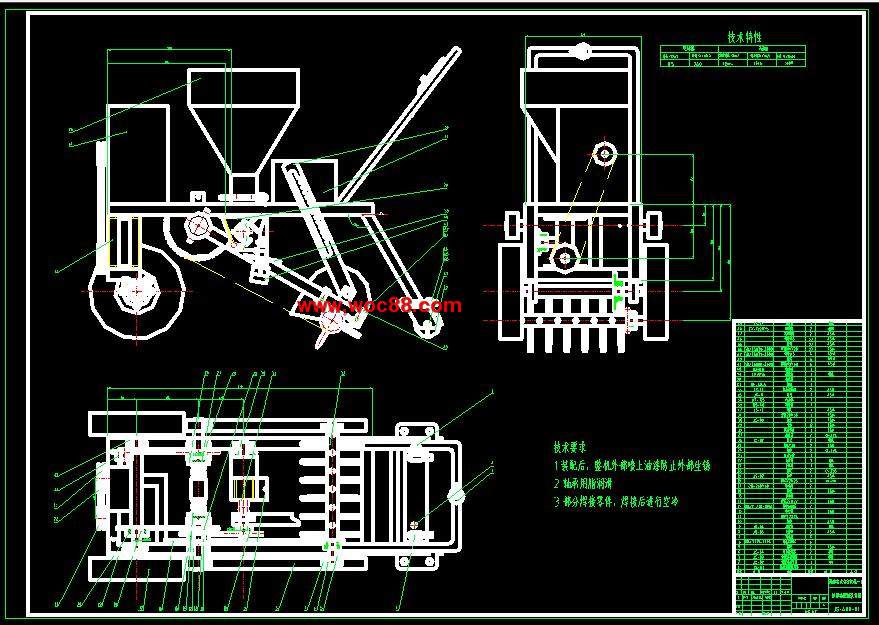

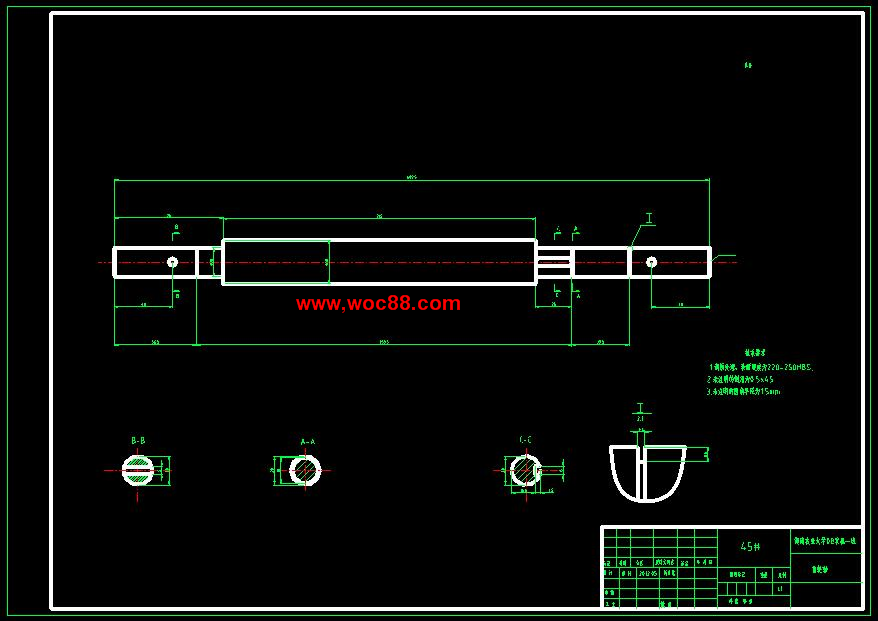

其功率消耗較低，肥料利用率相對較高，設計成本較低，是綜合各個方面的較優選擇。桔園覆土施肥采用汽油機為動力，通過減速器減速后帶動中心傳動軸帶動驅動輪排肥器和地輪工作完成排肥覆土的工作過程。.配套動力選擇根據要求桔園施肥機的最大根深為，耕幅寬為,又山區土壤多為沙土，其阻力系數選。則地輪耕地覆土的阻力又施肥機得前進速度，則最大消耗的功率根據對機組所消耗的功率的初步估算，擬采用重慶汽油內燃機。重慶的主要參數如下發動機形式單缸，四沖程，側置氣門，強制風冷排量毫升缸徑形程毫升壓縮比.最大輸出功率最大扭矩馬力轉速.穩定轉速轉分鐘凈重千克.外形尺寸長寬高毫米傳動裝置的設計計算.傳動路線的確定傳動路線要保證總體傳動可靠，不影響桔園施肥機工作。根據整機的結構確定傳動路線，使桔園施肥機在工作過程中能滿足排肥翻土覆土等工作的需要。將傳動路線分為兩條路線。施肥,設計,畢業設計,全套,圖紙前言.研究現狀世紀的前年，是中國全面建設小康社會，加快實現由傳統農業向現代化農業轉變的歷史新時期。農業現代化重要標志之，是用現代物質條件裝備農業大幅度提高農業土地產生率勞動生產率和資源利用率，實現農業的機械化與信息化。農業生產離不開農業裝備，農業機械化發展又在很大程度上制約著優質高效安全農業又好又快的發展進程。而小型農業作業機械是大田作業機械化的個重要補充?，F代農業對發展小型農業作業機械裝備和更快的采用新技術提出了迫切的需求。發展小型農業作業機械，提高科學水平和振興我國小型農業作業機械裝備制造業，對加快促進我國農業綜合機械化有著重要的現實意義。桔園多位于山區，要求桔園施肥機適應坡地作業，又桔園呈分散分布，不容易實現大規模機械化，要求施肥機械操作簡單，使用方便，價格低廉。我國的柑橘產量和面積都位居世界第，國外受供需關系影響，專業桔園施肥機械方面還是空白，國內總體程度不高，針對具體情況生產的桔園施肥機械較少，尤其適合山區桔園施肥的小型機械尤為缺少，所以適合款適合坡地的桔園施肥機是很有現實意義的。.研水平布置時垂直系數，得垂直拉力鏈輪所受的圓周力鏈輪的緊邊拉力故安全系數為確定滾子鏈鏈輪的主要尺寸。鏈輪的的基本參數是配用鏈條的節距，套筒的最大外徑,排距和齒數。鏈輪的主要尺和計算公式可以查閱機械設計手冊。潤滑方式采用人工定期潤滑。同計算設計鏈輪鏈通過驗算校核強度得,。中心。都采用型號為滾子鏈。鏈輪材料的選擇鏈輪材料應滿足強度和耐磨性的要求。對于低速輕載平穩傳動中，鏈輪可采用中碳鋼制造。中速中載時應采用中碳鋼淬火處理。而本設計中播種機傳動部分屬于低速輕載，較平穩的傳動，所以應采用中碳鋼。排肥軸轉動時，外槽論及花型擋環可防止肥料從槽輪兩側流出。這種排肥器結構簡單制造容易使用方便通用性好適應性能廣，國際上已經標準化，決定設計采用外槽輪排肥器。外槽輪的外槽輪排種器的工作過程大致可分為充肥，刮肥和投肥四個階段。排肥器排肥時，料斗內的肥料在重力作用下經箱底進入排肥器內。肥料充滿槽輪槽隨著槽輪轉動肥料排出排肥器，從而實現排肥過程。根據桔園施肥機的設計要求和參考有關文獻，主要有以下結構參數槽輪直徑槽輪直徑越大，則每轉排肥量越大，排肥能力越強。如果些肥料的施撒量小則必須相應地減小槽輪工作長度或降低轉速。這樣會使排肥的均勻度降低，有時甚至無法滿足小肥量的要求如果施肥量過大而槽輪直徑過小則無法滿足施肥量要求，此次設計使用最多的槽輪排肥器槽輪直徑為。槽輪的工作長度槽輪最大工作長度可根據施肥機的工作要求并參照槽輪最高轉速來確定。槽輪實際工作第，汽油機機通過變速箱將動力傳給中間傳動軸第二，中間軸將動力分別傳遞給排肥機構的轉軸和地輪的轉軸，驅動排肥軸和行走輪地輪的轉動。．各級傳動比的確定施肥機的行走速度和人的行走速度要相致，般情況下，可取人行走速度為,則行走輪的速度為.，行走輪的直徑為，由公式可見行走輪軸的轉速式中行走輪的形式速度行走輪的直徑計算,得.按照設計要求，行走輪由中間傳動軸通過鏈輪驅動，兩軸之間的傳動比為.,中間傳動軸的轉速為，排肥軸與中間軸傳動軸的傳動比為，因此排種軸的轉速為整根中間傳動軸由變數箱的輸出軸通過鏈輪帶動，鏈傳動比帶傳動平穩，取其傳動比.。因為變速箱可以按傳動比選取，故定變速箱的輸入軸與輸出軸之間的傳動比為內燃機的通過皮帶傳動與變速箱相連，傳動比為選用傳動比為的減速箱，減速箱與中心軸之間的傳動比為.中間軸與地輪之間的傳動比為.。排肥器的選型設計.料斗結構參數的設計肥料斗必需有足夠的容量，從而減少加肥次數，般情況下要求施肥到了地頭才加肥。但是料斗容量也不能太大，那樣會增加機構的重量，對施肥機的的穩定性產生不利的影響，還會影響機組的縱向移動性料斗必須保證箱壁的傾斜角大于肥料的自然休止角，以保證肥料能順利滑落排肥器，這里選擇。研究意義今十年來隨著我國勞動人口減少，老年及婦女勞動力增加，不僅增加了柑橘生產成本，同時造成勞動力缺乏。我國南方大部分桔園分布在山區和丘陵地區，柑橘樹單條栽種植對機械提出了特殊要求，現有的田間作業機械因動力不足和自身體積較大而很難進入園中行間作業，滿足要求的桔園作業機械設備嚴重缺乏國家不斷加強對三農問題的關注，并且持續的農機補貼措施也說明國家對農業機械化的重視，桔園施肥機的設計對增加桔農收入，減小桔農勞動強度，提高工作效率高，減小工作強度小，提高肥料利用率高有非常重要的作用，是國家解決三農問題和
