（全套CAD）棒料切割機設計

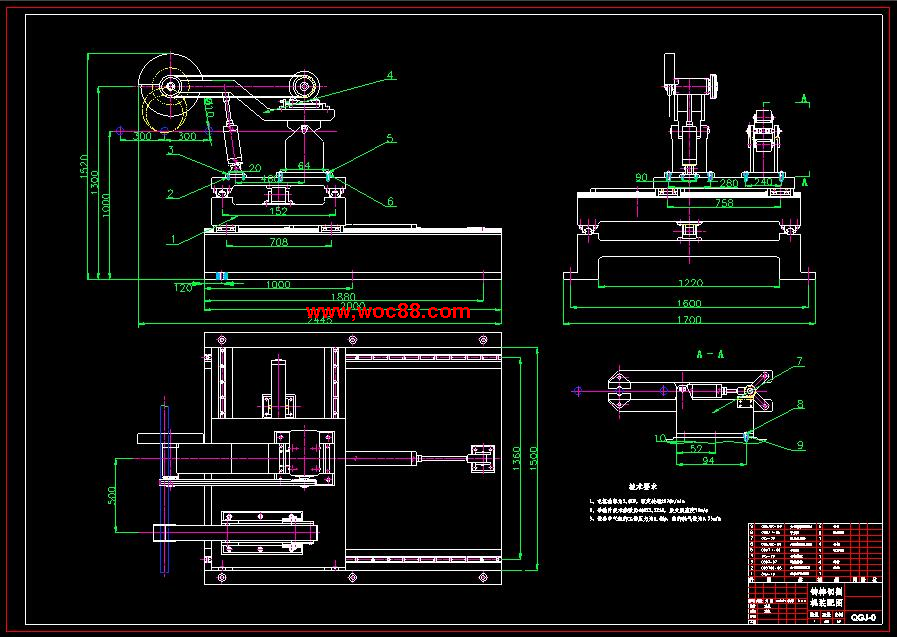

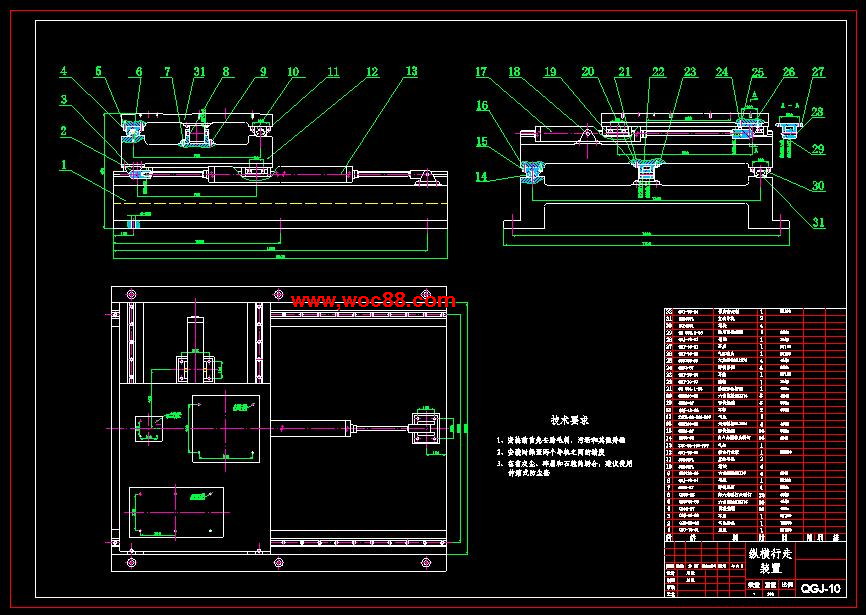

連續鑄造在國內外已被廣泛采用，例如連續鑄錠鋼或有色金屬錠，連續鑄管等。連續鑄造和普遍鑄造法比較有下述優點.由于金屬被迅速冷卻，結晶致密，組織均勻，機械性能較好.連續鑄造時，鑄件上沒有澆注系統的冒口，故連續鑄錠在軋制時不用切頭去尾，節約了金屬，提高了收得率.簡化了工序，免除造型及其它工序，因而減輕了勞動強度所需生產面積也大為減少.連續鑄造生產易于實現機械化和自動化，鑄錠時還能實現連鑄連軋，大大提高了生產效率。鑄棒線割機在連續的鑄造中工作，它的工作是由控制電磁閥，使電磁閥控制氣缸，并由氣缸驅動與其連接的部件，實現對鑄棒的準確定長切割，切割后自動返回初始位置。個切割機分別切割兩條鑄棒，其切口深度為，然后由壓斷機進行壓斷。鑄棒線割機是種既能有效的提高生產率，又在價格和使用方面能被廣大用戶所接受的種新型的自動控制切割機。由控制的氣動鑄棒切割機，其中融合了氣壓自動控制機器人技術和控制技術?？刂聘鱾€氣動換向閥的電磁鐵，由氣缸驅動機械手完成順序切割過程，實現了機械設計電器控制和氣動控制的有效結合。這種切割機具有控制方便，性能穩定，結構簡單，調節維修方便，生產率高等優點，具有廣泛的應用前景。目錄引言摘要第章切割部分設計.設計要求.方案設計.結構設計第二章夾緊部分設計.設計要求切割機,設計,畢業設計,全套,圖紙畢業設計論文設計論文題目棒料切割機系別機械工程系專業機械制造計算機班級機計班學號姓名劉俊指導教師宋曉英副教授高艷助教年月引言機電體化產品廣泛應用各種加工業，切割技術也有了飛速的發展，手工切割已經適應不了現代工業發展的要求。同時，切割機的夾緊機構也有了迅速的發展，些簡單的機械手已經得到廣泛的應用。簡單的機械手經過幾十年的發展，如今已進入以通用機械手為標志的時代。幾十年來，這項技術的研究和發展直比較活躍，設計在不斷的修改，品種也在不斷的增加，應用領域也在不斷的擴大。簡單的機械手是種仿人操作自動控制的機電體化自動化生產設備。特別適合于多品種變批量的柔性生產。它對穩定提高產品質量，提高生產效率，改善勞動條件和產品的快速更新換代起著十分重要的作用。我們設計的鑄棒線切割機結構簡單，性能安全可靠，操作方便可行，很好的實現了其預定功能。鑄棒線切割機主要由三個大的部分組成，即切割部分夾緊部分和縱橫行走部分。切割部分是由電極帶動砂輪旋轉，由氣缸控制砂輪上下移動完成切割。夾緊部分主要采用了個氣動夾緊機械手，電磁閥控制氣缸活塞的伸縮來實現夾緊和放松。.方案設計夾緊部分是由氣缸推動機械手實現夾緊和放松的。這部分的兩種可行性方案是是用個機械手同時負責夾緊兩根鑄棒，根據需要對被切割的那條進行夾緊。二是用兩個機械手，每個機械手負責夾緊根鑄棒。第種方案中，機械手可通過個二位氣缸和個三位氣缸實現對鑄棒的夾緊。第二種方案中，每個機械手都需要兩個二位氣缸來實現對鑄棒的夾緊?？紤]到第種方案設計工作量小，安裝方便，而且控制簡單，所以優先使用第種方案。圖夾緊部分原理圖夾緊部分原理如圖所示，夾緊氣缸能使夾緊機械手夾緊或放松工件，當活塞向右移動時，機械手夾緊工件當活塞向左移動時，機械手放松工件。橫向行走氣缸推動工作臺左右移動，能控制機械手使之夾緊左邊或右邊的工件，從而對夾緊的工件進行切割?？v向行走氣缸的作用是當完成次切割過程完成時，推動工作臺使之恢復到初始位置。整個工作過程都由控制實現。第三章縱橫行走部分的設計.設計要求縱橫行走裝置主要是為了配合切割裝置和夾緊裝置，使砂輪片和夾緊機械手能夠在走刀過程中橫向移動，迅速準確地達到工作位，在切割過程中能夠隨著鑄棒縱向移動，切完后在返回初始位置。.方案設初選型普通帶。.確定帶輪的基準直徑和由機械設計第頁表查得型,考慮到帶輪太小，其彎曲應力過大，所以要使，取驗算帶的速度因為.帶速符合要求。計算由于電機轉速與砂輪轉速基本同步，選速比，則.確定中心距和帶的基準長度初選中心距由.，考慮到結構要求，初選由機械設計第頁表取帶的標準基準長度最后確定中心距則最后取。.驗算帶輪包角合適.確定帶的根數其中由機械設計第頁表查得彎曲影響系數由機械設計第頁表查得傳動比系數由機械設計第頁表查得包角系數由機械設計第頁表查得長度系數采用非化纖結構的普通帶，取材質系數由機械設計第頁圖查得。取根。.確定單根帶的初拉力由機械設計第頁表查得.計算帶對軸的壓力.帶輪的設計帶輪的設計要求設計帶輪時應滿足的要求有質量小，結構工藝性好，無過大的.方案設計第三章縱橫行走部分設計.設計要求.方案設計.直線導軌的選擇計算第四章概述.可編程控制器的基本原理.可編程控制器的特點第五章電氣控制線路的設計.電氣控制線路設計的般要求.電氣控制線路的設計方法.氣動原理圖的設計結論謝辭參考文獻第章切割部分設計.設計要求項目要求切割機能夠根據定長信號分別切割兩條連續的鑄鐵棒，實現對鑄棒的準確定長切割，切割后自動返回初始位置。其切口深度為。再由壓斷機進行壓斷。.方案設計切割部分主要有砂輪電動機和傳動機構組成?，F在在切割部分有兩種可行的方案第，電動機通過帶傳動帶動砂輪片轉動。第二，電動機通過圓錐齒輪傳動帶動砂輪片轉動?？紤]到切割過程中電動機帶動砂輪高速旋轉，所以優先選取第種方案，因為圓錐齒輪傳動不宜應用在轉速太高的場合，而且運用齒輪傳動時，還要考慮到這樣消除震動和怎樣潤滑齒輪，這樣就增加了設計成本?？v橫行走部分是由氣缸控制縱向橫向行走板，使之沿直線導軌前進或返回。整個機器由控制各個氣動換向閥的電磁鐵，由氣缸驅動完成順序切割動作過程。而隨動工作臺的隨動前進速度也可以通過夾緊機械手夾緊鑄棒使之與鑄棒速度同步。橫向切割時的切割速度可以通過氣缸來調節。與般的切割機相比，這種切割機有以下優點實現了機械工程和自動控制的有效結合，機械部分采用機械優化設計，整個設計過程中都進行了綜合技術比較與經濟評價，實現了預定的功能。二整個運動過程都采用了氣壓傳動控制，與液壓傳動相比，氣壓傳動有無介質費用處理方便無泄露污染無介質變質等優點。三在設計過程中，縱橫行走裝置采用了直線導軌，既
