（全套CAD）氣門搖桿支座機械加工工藝規程及底面銑削夾具設計（終稿）

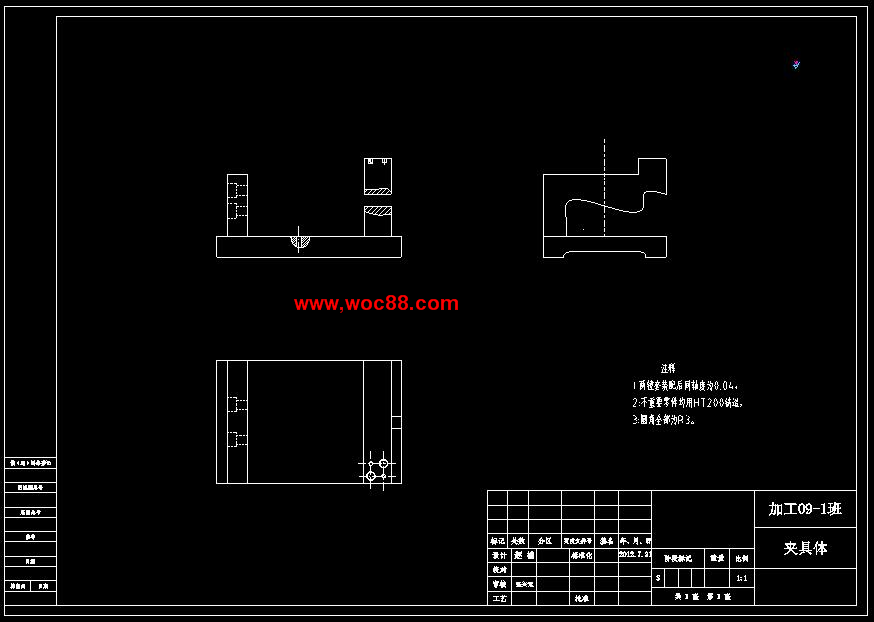

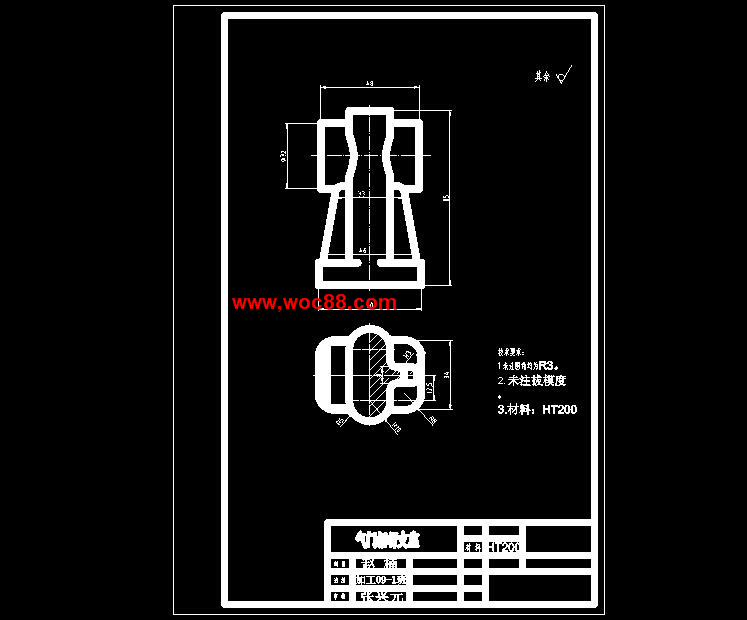

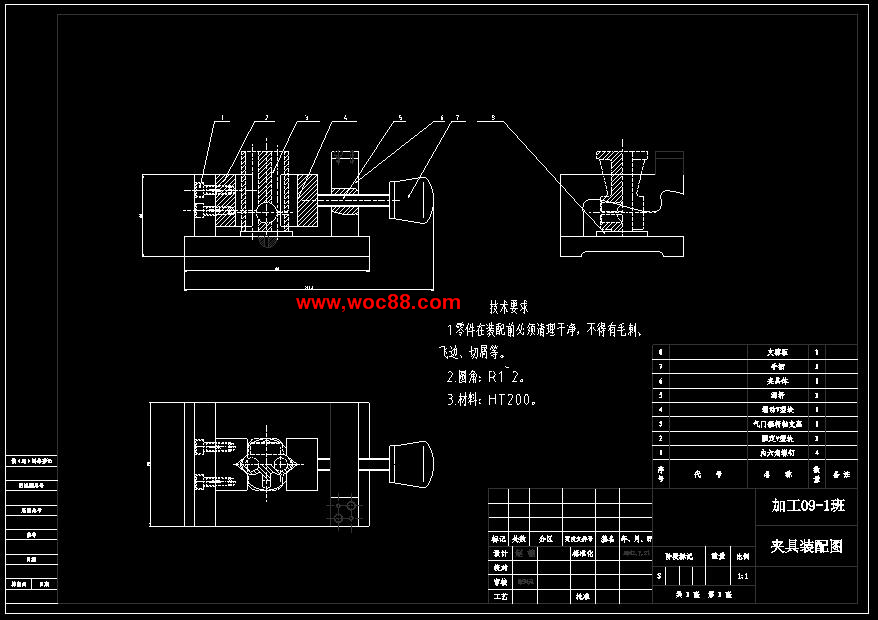

粗基準的選擇選擇零件的重要面和重要孔做基準。在保證各加工面均有加工余量的前提下，使重要孔或面的加工余量盡量均勻，此外，還要保證定位夾緊的可靠性，裝夾的方便性，減少輔助時間，所以粗基準為上端面。.制定工藝路線根據各表面加工要求，和各種加工方法能達到的經濟精度，確定各表面及孔的加工方法如下上下端面粗銑精銑左右端面粗銑精銑端面粗銑精銑孔鉆孔軸向槽精銑孔鉆孔粗鏜精鏜因左右兩端面均對孔有較高的位置要求，故它們的加工宜采用工序集中原則，減少裝次數，提高加工精度。根據先面后孔原則，將上端面下端面的粗銑放在前面，左右端面上孔放后面加工。初步擬訂以下兩個加工路線方案加工路線方案工序號工序內容鑄造時效涂漆車上端面銑下端面鉆兩通孔銑左右端面鉆通孔鏜孔軸向槽銑檢驗入庫二以形塊定位的加工路線方案工序號工序內容鑄造時效涂漆粗銑下端面粗銑上端面粗銑左右端面鉆兩通孔精銑下端面精銑上端面精銑左右端面鉆孔鏜孔銑軸向槽入庫上述兩個方案遵循了工藝路線擬訂的般原則，但些工序還有些問題還值得進步討論。氣門,搖桿,支座,機械,加工,工藝,規程,底面,銑削,夾具,設計,畢業設計,全套,圖紙零件作用分析氣門搖桿軸支座是柴油機個主要零件。是柴油機搖桿座的結合部孔裝搖桿軸，軸上兩端各裝進氣門搖桿，搖桿座通過兩個孔用螺桿與汽缸蓋相連，軸向槽用于鎖緊搖桿軸，使之不轉動。其零件圖如下圖圖.搖桿軸支座.零件工藝分析由圖.得知，其材料為。該材料具有較高的強度，耐磨性，耐熱性及減振性，適用于承受較大應力，要求耐磨的零件。該零件上主要加工面為上端面，下端面，左右端面，孔和以及軸向槽的加工孔的尺寸精度以及下端面.的平面度與左右兩端面孔的尺寸精度，直接影響到進氣孔與排氣門的傳動精度及密封，孔的尺寸精度，以上下兩端面的平行度.。因此，需要先以下端面為粗基準加工上端面，再以上端面為粗基準加工下端面，再把下端面作為精基準，最后加工孔時以下端面為定位基準，以保證孔軸相對下端面的位置精度。由參考文獻中有關孔的加工的經濟精度機床能達到的位置精度鏜操作次數時間操作次數時間裝夾換刀測量.卸夾開機到開始的時間.退刀.所以輔助時間作業時間.布置工作地時間取則休息與生理需要時間取則單件時間填寫機械加工工藝過程卡和機械加工工序卡工件文件詳見附表。第章搖桿軸支座底面銑削夾具設計夾具是種能夠使工件按定的技術要求準確定位和牢固夾緊的工藝裝備，它廣泛地運用于機械加工，檢測和裝配等整個工藝過程中。在現代化的機械和儀器的制造業中，提高加工精度和生產率，降低制造成本，直都是生產廠家所追求的目標。正確地設計并合理的使用夾具，是保證加工質量和提高生產率，從而降低生產成本的重要技術環節之。同時也擴大各種機床使用范圍必不可少重要手段。.提出問題怎樣限制零件的自由度根據裝配圖得知道,個底座限制底面個自由度，再加個型塊限制個自由度,個自由度保證的零件夾緊的強度,有利于銑刀進行加工怎樣夾緊設計夾具由螺旋夾緊工鉆孔鉆孔直行為，選擇搖臂鉆床參考文獻表，采用錐柄麻花鉆，通用夾具及量具。鏜孔粗鏜采用臥式組合鏜床，選擇功率為.的鏜削頭，選擇鏜通孔鏜刀及鏜桿，專用夾具，游標卡尺。.加工工序設計機械加工余量確定根據文獻可知計算底面加工余量公式如下。式中余量值鑄件的最大尺寸加工表面最大尺寸系數根據機械加工工藝手冊表查表得出各個加工面得加工余量。經查機械加工工藝手冊表可得，銑削上端面的加工余量為，又由零件對上頂端表面的表面精度.可知，粗銑的銑削余量為。底面銑削余量為，粗銑的銑削余量為，銑余量，精銑后公差登記為。左右端面的銑削余量車上端面，因工件和夾具的尺寸較大，在臥式車床上加工時，它們慣性力較大，平衡困難又由上端面不是連續的圓環面，車削中出現斷續切削容易引起工藝系統的震動，故應當選擇銑削加工。因為在零件圖紙中要求左右端面的跳動度為.，所以需要同時銑削左右端面，保證兩端的平行度。工序應在工序前完成，使上端面在加工后有較多的時間進行自然時效，減少受力變形和受熱變形對通孔加工精度的影響。綜上所述選擇方案二。最后確定的工件加工工序如下序號工序內容定位基準鑄造時效涂漆粗銑下端面上端面外圓柱面粗銑上端面下端面外圓柱面粗左右端面同時，不準調頭下端面外圓柱面鉆兩通孔下端面外圓柱面精銑下端面上端面外圓柱面精銑上端面下端面外圓柱面精銑左右端面同時，不準調頭下端面外圓柱面鉆通孔下端面外圓柱面鏜孔到下端面外圓柱面粗精銑軸向槽下端面外圓柱面入庫.選擇加工設備及刀夾量具由于生產類型為大批生產，故加工設備適宜通用機床為主，輔以少量專用機床的流水生產線，工件度可知上述要求可以達到的零件的結構的工藝性也是可行的。第章確定毛坯畫毛坯零件合圖附圖根據零件材料確定毛坯為鑄件，已知零件的生產綱領
