根據設計要求用三段攪拌軸，而且在攪拌軸上都需要鍵槽，經設計考慮最小軸直徑與減速機相聯處開的鍵槽。校核其是否滿足強度要求，如滿足則其它的鍵都滿足強度要求。經查該鍵對其進校核，假設工作面上作用力沿鍵的長度和高度均勻分布。則平鍵聯接的強度約束條件為平鍵采用號鋼，其許用應力和許用壓強б式中軸的直徑鍵與輪轂的接觸高度，般.鍵的高度平鍵接觸面長度轉矩?所以其滿足強度要求。.本章小結本章主要確定了攪拌軸的結構及尺寸，并且對軸在工作中的受力情況進行分析，還對軸進行了強度和剛度校核。第章人孔與法蘭的選擇在大多數攪拌容器中，為滿足工藝要求和容器制造安裝檢修及維修等要求，開孔是不可避免的。由于容器開孔以后，不僅削弱了容器的整體強度，而且還因開孔引起的應力集中以及接管和容器壁的連接造成邊緣的局部的高應力，這種高應力通?？蛇_到容器筒壁依次總體薄膜應力的倍。些場合甚至會達到倍，再加上接管有時還會受到各種外加載荷的作用而產生的應力以及溫差產生的熱應力，使得開孔接管處的局部應力進步提高。又因為材質和制造缺陷等各種因素的綜合作用，開孔接管附近就成為壓力容器的破壞源主要疲勞破壞和脆性裂口。因此，壓力容器必須充分考慮開孔的補強問題。.人孔的選擇在攪拌設備中，為了便于內部附件的安裝修理襯里和防腐以及對設備內部進行檢查清洗往往開設人孔。根據設計要求和經濟性原則，本設計選用常壓平蓋人孔。這種人孔只是在帶有法蘭的接管上安上塊盲板，它的結構簡單，用于常壓和不需要經常利用人孔進行維修的設備，由于人孔削弱了容器的強度，同時增加了泄漏的機會，人孔的尺寸應盡量小些，但必須考慮成年人能夠進出。所以選用兩個直徑為的人孔，分別安裝在筒體和封頭上。.開孔補強的設計容器在開孔以后會產生很高的應力峰值，其位置在接管與容器的交界面上，但開孔所產生的應力集中現象有明顯的局限性。應力值隨著離開孔邊緣距離的加大而逐漸衰減。由此可以采用在開孔附近局部補強的辦法來降低該區域的應力集中。.補強形式本設計采用外加強接管，補強金屬配置在容器或接管的外側，此種補強形式結構簡單，加工方便，又能滿足補強要求而且還適用于低壓容器的開孔補強中。補強圈進行補強。補強圈補強是在器壁上另外焊接塊補強圈來增加開孔邊緣處的強度。由于承受壓力的金屬面積增大了，所以開孔邊緣處的應力峰值降低，起到補強的作用。補強圈對稱分布于容器的內外側。這種方法比布置在容器外表面的應力集中要小。補強圈設置在開孔邊緣區，其材料與容器壁材料相同，采用。補強圈與容器壁之間應很好的焊接，使其與器壁同時受力，否則就起不到補強作用。.補強計算補強圈的公稱直徑為筒體和封頭開孔后所需的補強面積為式中開孔直徑殼體開孔處的計算厚度接管有效厚度強度削弱厚度，等于設計溫度下接管材料與殼體材料與許用應力之比，取其為殼體開孔處的計算厚度.式中設設計壓力筒體直徑焊接系數則根據規定如果有效補強面積，則補強有效。有效補強面積式中殼體有效厚度,接管有效厚度，這里沒有接管，該項為,焊縫金屬面積，在這里忽略,式中有效寬度補強面積有效，該補強圈合適。.法蘭的選擇在攪拌設備中，為了便于原料的流入與排出，常用法蘭連接接管與設備。根據設計標準和工藝要求，對法蘭的確定采用標準，具體尺寸與要求參照圖紙。.補強計算對大開孔的法蘭進行補強計算，其他的不需要補強計算。具體原因參照參考文獻中相關規定，在封頭上開個直徑為的作為檢視孔，對其進行補強計算。此孔所需的補強面積為筒體和封頭開孔后所需的補強面積為.式中開孔直徑，殼體開孔處的計算厚度接管有效厚度強度削弱厚度，等于設計溫度下接管材料與殼體材料與許用應力之比，取其為開孔處的有效補強面積根據資料中規定如果有效補強面積，則補強有效。有效補強面積式中殼體有效厚度接管有效厚度焊縫金屬面積，在這里忽略式中有效寬度式中接管外伸高度，取其接管內伸高度，取其腐蝕余量，取其則補強面積有效，該補強圈合適。綜上，補強圈都合適，經計算其它的法蘭孔補強滿足要求。.本章小結本章主要介紹了如何選擇人孔和法蘭，并且對開孔需要進行補強計算。結論本文主要介紹了白泥攪拌器的設計，通過軟件不斷的改進，與以往相關的白泥洗滌攪拌設備相比，此設備具有以下幾方面的創新點白泥攪拌槽可以使存留在白泥中的殘堿進行充分的回收。在傳統設計方法的基礎上,增加了攪拌器的層數,提高了攪拌效率.在筒壁的內側加了擋板,消除了攪拌過程中產生的“圓柱狀回轉區”,還可以防止沉淀物沉積于罐底。致謝畢業在即，這次設計是在學完了大學的全部課程后所進行的，也是大學期間最后的次學習機會，同時還是我們步入工作崗位前的次練兵。這對于我來說，不僅僅是個考驗和鍛煉的過程，也是段美好的回憶。值得特別提出的是，在本次設計的過程中，我得到了指導教師閆輝老師及教研室其它老師的悉心指導和幫助，并提出了許多寶貴的建議。使我在設計的過程中及時的查漏補缺改正錯誤。在此，我向閆輝老師及其它各位老師表示衷心的感謝。由于本人的經驗和知識面有限，設計過程中難免存在缺點和不足之處，望各位老師予以批評指正。參考文獻吳宗澤.機械設計手冊.北京機械工業出版社,

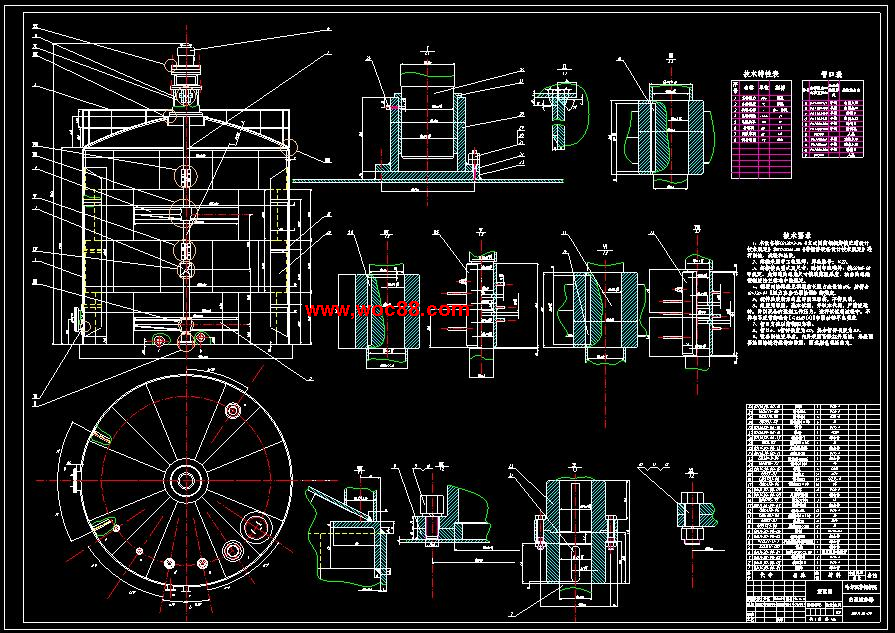

（圖紙） 白泥攪拌器.dwg

（其他） 白泥攪拌器的設計正文.doc

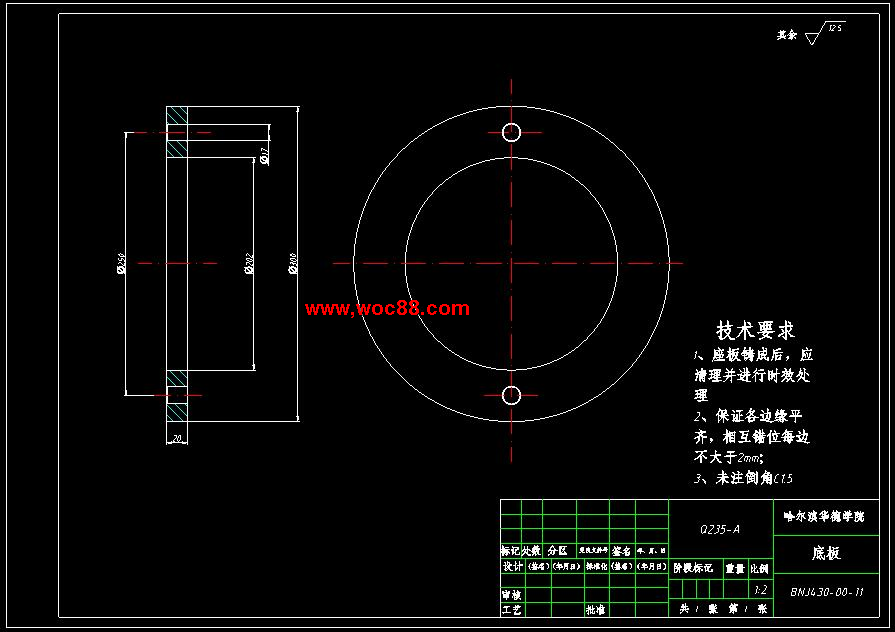

（圖紙） 底板.dwg

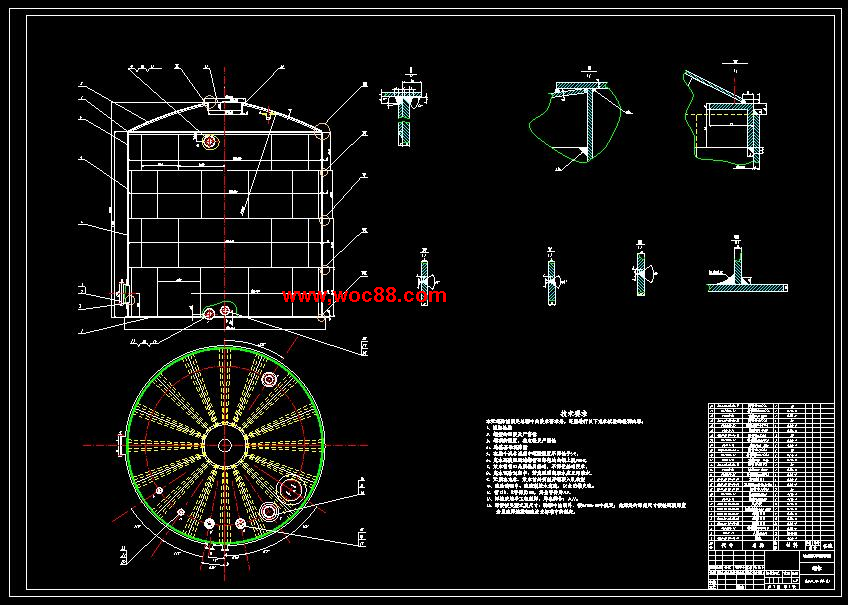

（圖紙） 罐體.dwg

（其他） 攪拌設備在工業生產中應用外文文獻翻譯@中英文翻譯@外文翻譯.doc

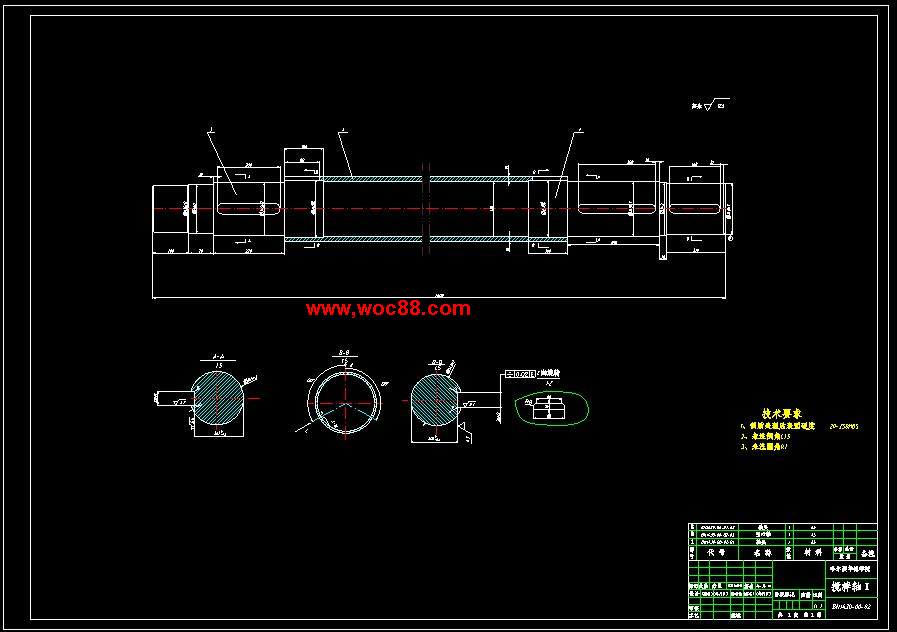

（圖紙） 攪拌軸1.dwg

（圖紙） 攪拌軸1空心軸.dwg

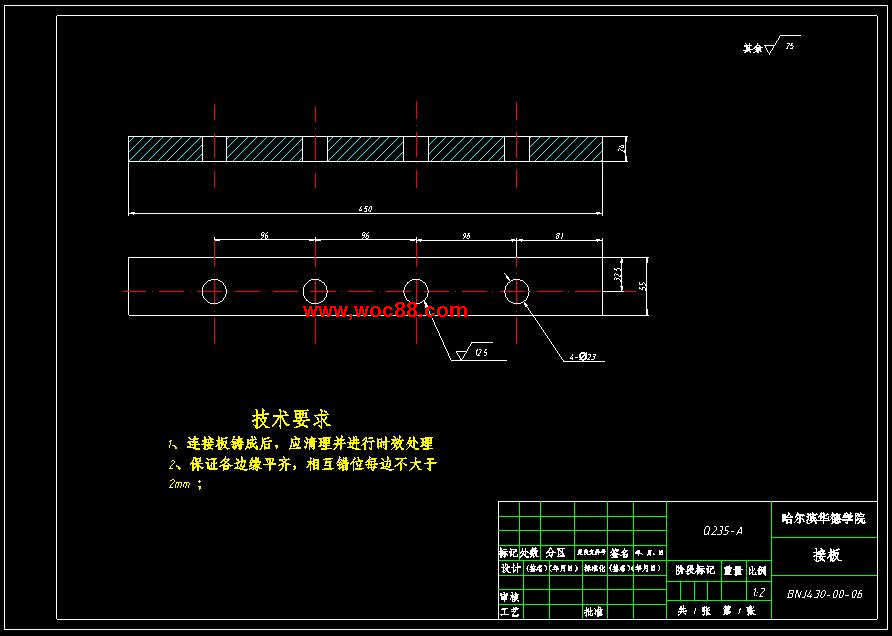

（圖紙） 接板.dwg
