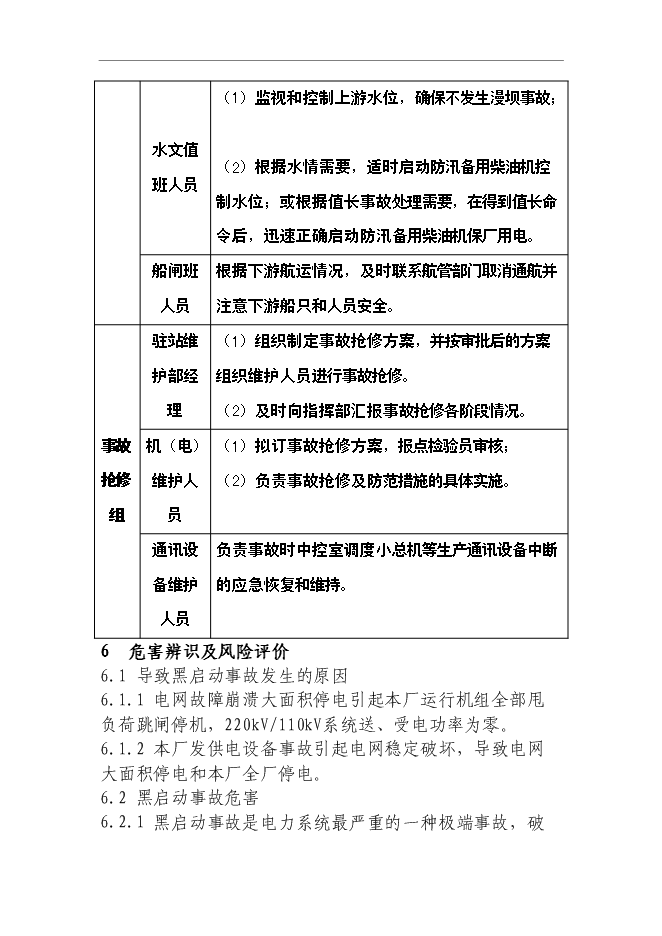

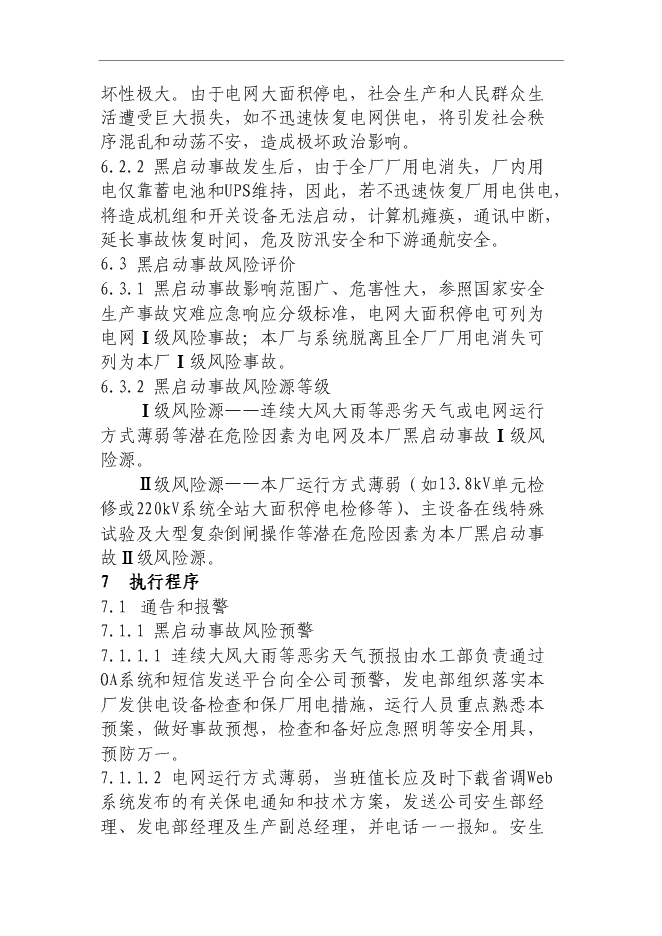

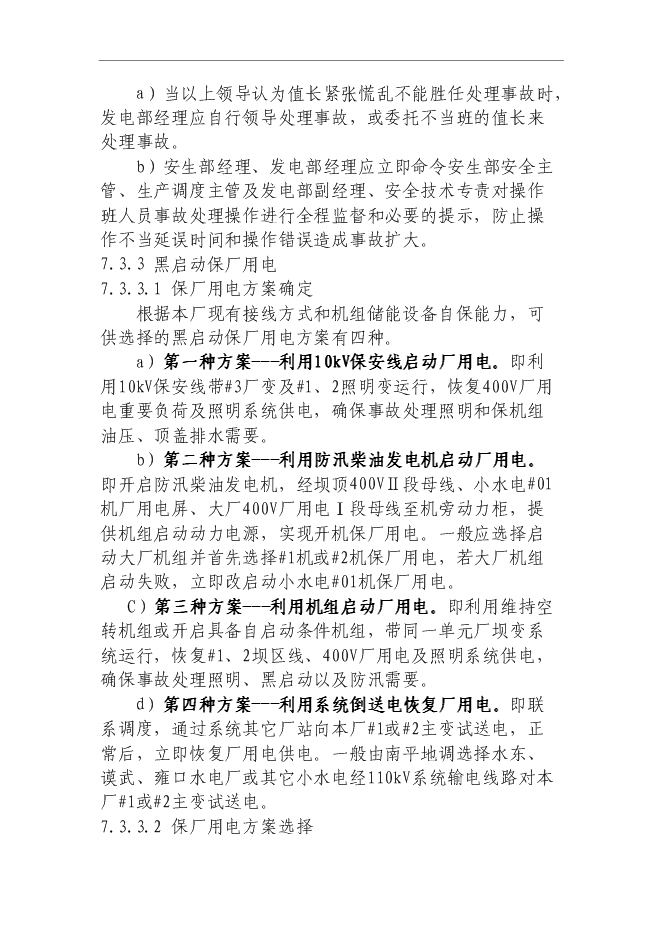

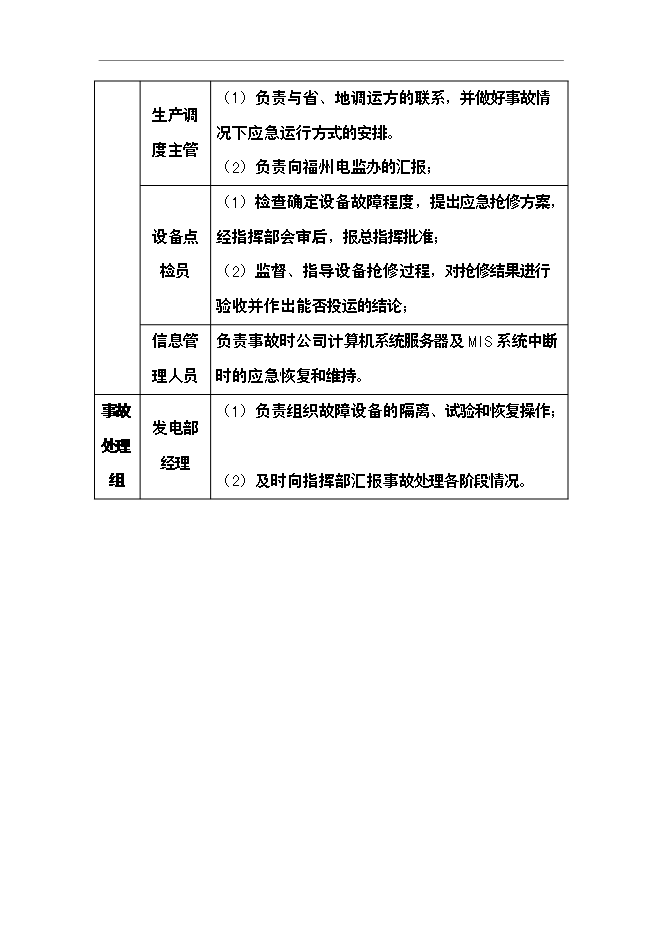

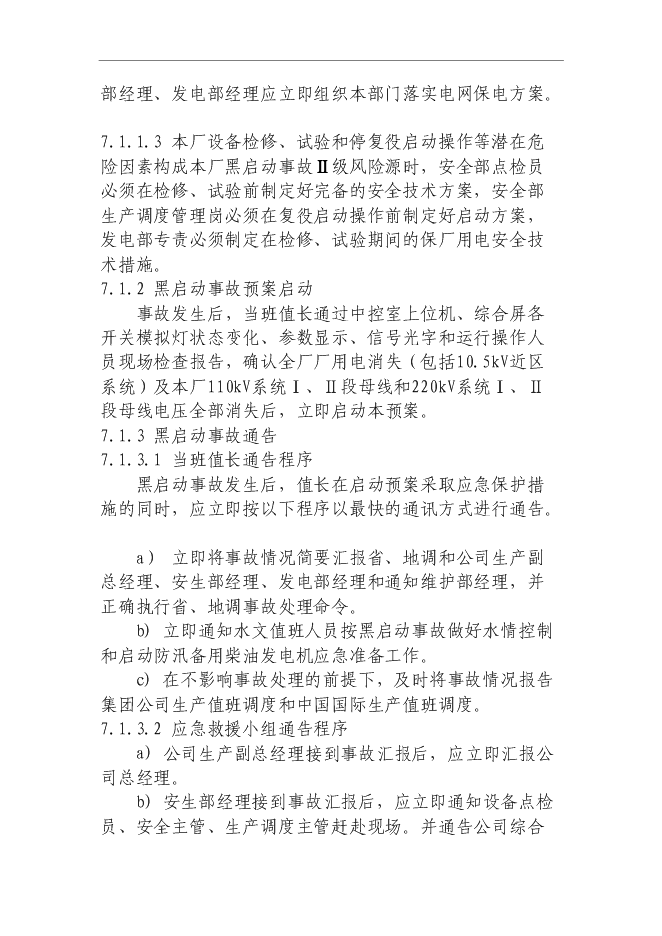

制上游水位，確保不發生漫壩事故根據水情需要，適時啟動防汛備用柴油機控制水位或根據值長事故處理需要，在得到值長命令后，迅速正確啟動防汛備用柴油機保廠用電。船閘班人員根據下游航運情況，及時聯系航管部門取消通航并注意下游船只和人員安全。事故搶修組駐站維護部經理組織制定事故搶修方案，并按審批后的方案組織維護人員進行事故搶修。及時向指揮部匯報事故搶修各階段情況。機電維護人員擬訂事故搶修方案，報點檢驗員審核負責事故搶修及防范措施的具體實施。通訊設備維護人員負責事故時中控室調度小總機等生產通訊設備中斷的應急恢復和維持。危害辨識及風險評價導致黑啟動事故發生的原因電網故障崩潰大面積停電引起本廠運行機組全部甩負荷跳閘停機，系統送受電功率為零。本廠發供電設備事故引起電網穩定破壞，導致電網大面積停電和本廠全廠停電。黑啟動事故危害黑啟動事故是電力系統最嚴重的種極端事故，破壞性極大。由于電網大面積停電，社會生產和人民群眾生活遭受巨大損失，如不迅速恢復電網供電，將引發社會秩序混亂和動蕩不安，造成極壞政治影響。黑啟動事故發生后，由于全廠廠用電消失，廠內用電僅靠蓄電池和維持，因此，若不迅速恢復廠用電供電，將造成機組和開關設備無法啟動，計算機癱瘓，通訊中斷，延長事故恢復時間，危及防汛安全和下游通航安全。黑啟動事故風險評價黑啟動事故影響范圍廣危害性大，參照國家安全生產事故災難應急響應分級標準，電網大面積停電可列為電網Ⅰ級風險事故本廠與系統脫離且全廠廠用電消失可列為本廠Ⅰ級風險事故。黑啟動事故風險源等級Ⅰ級風險源連續大風大雨等惡劣天氣或電網運行方式薄弱等潛在危險因素為電網及本廠黑啟動事故Ⅰ級風險源。Ⅱ級風險源本廠運行方式薄弱如單元檢修或系統全站大面積停電檢修等主設備在線特殊試驗及大型復雜倒閘操作等潛在危險因素為本廠黑啟動事故Ⅱ級風險源。執行程序通告和報警黑啟動事故風險預警連續大風大雨等惡劣天氣預報由水工部負責通過系統和短信發送平臺向全公司預警，發電部組織落實本廠發供電設備檢查和保廠用電措施，運行人員重點熟悉本預案，做好事故預想，檢查和備好應急照明等安全用具，預防萬。電網運行方式薄弱，當班值長應及時下載省調系統發布的有關保電通知和技術方案，發送公司安生部經理發電部經理及生產副總經理，并電話報知。安生部經理發電部經理應立即組織本部門落實電網保電方案。本廠設備檢修試驗和停復役啟動操作等潛在危險因素構成本廠黑啟動事故Ⅱ級風險源時，安全部點檢員必須在檢修試驗前制定好完備的安全技術方案，安全部生產調度管理崗必須在復役啟動操作前制定好啟動方案，發電部專責必須制定在檢修試驗期間的保廠用電安全技術措施。黑啟動事故預案啟動事故發生后，當班值長通過中控室上位機綜合屏各開關模擬燈狀態變化參數顯示信號光字和運行操作人員現場檢查報告，確認全廠廠用電消失包括近區系統及本廠系統ⅠⅡ段母線和系統ⅠⅡ段母線電壓全部消失后，立即啟動本預案。黑啟動事故通告當班值長通告程序黑啟動事故發生后，值長在啟動預案采取應急保護措施的同時，應立即按以下程序以最快的通訊方式進行通告。立即將事故情況簡要匯報省地調和公司生產副總經理安生部經理發電部經理和通知維護部經理，并正確執行省地調事故處理命令。立即通知水文值班人員按黑啟動事故做好水情控制和啟動防汛備用柴油發電機應急準備工作。在不影響事故處理的前提下，及時將事故情況報告集團公司生產值班調度和中國國際生產值班調度。應急救援小組通告程序公司生產副總經理接到事故匯報后，應立即匯報公司總經理。安生部經理接到事故匯報后，應立即通知設備點檢員安全主管生產調度主管趕赴現場。并通告公司綜合部經理商務部經理分別做好車輛調用事故備品供應準備工作。發電部經理接到事故匯報后，應立即通知部門副經理專責及非當班運行人員趕赴現場，協助當班值事故處理。維護部經理接到事故通知后，應立即通知機電維護班長召集維護人員趕赴現場。水文值班人員接到事故通知后，應立即匯報水工部經理。水工部經理應立即通知船閘班長根據當日下游通航情況通告南平航管部門控制航運安全，并組織做好水情控制和啟動防汛備用柴油發電機應急準備工作。安生部生產調度管理崗接到事故通知后，應立即通告近區直供用戶實業公司沙溪口閩江局生活區和匯報福州電監辦。應急資源人力資源本預案啟動后，應急救援組織機構各小組成員應立即趕赴生產現場，根據各小組職責分工協助事故處理工作。安生部經理應根據現場設備故障情況，決定是否向設備廠家或省中試院請求技術支持。維護部經理應將事故匯報工程公司生產副總經理安生部經理檢修公司經理，必要時請求檢修人員增援。物質資源當發生設備故障和損壞時，應按照最短時間隔離故障設備，以最快速度恢復設備運行為原則，充分調用生產物質。采用庫存的合格的備品備件更換若無庫存備品，在考慮應急修復的同時，由設備點檢員提供設備技術型號，應急采購備品備件和向南平電業局借用向廠家人員請求技術支持，由廠家人員帶備品處理。本廠黑啟動電源可供本廠進行黑啟動的電源有蓄電池組保安線防汛備用柴油發電機和等待系統或系統倒送電。應按條款原則選擇操作最簡單配合人員最少和恢復時間正常范圍盡可能達至上限，機頂蓋水位在下限，檢查機各設備無異常。演習前應將檢修水井及滲漏水井水位抽至下限，演習期間除考察保安線供電能力試驗需要外，盡可能不啟動檢修泵滲漏泵抽水。演習過程中現場應設專人運行操作人員監視機及機所屬設備運行情況，特別要注意監視機組壓油罐油壓油位及頂蓋水位。若發現水位過高應立即匯報值長，停止演習，將水位抽至下限并退出水泵后，再進行保廠用電的相關演習。演習過程中發電部機械負責記錄機組所屬設備各參數變化情況。演習結束后發電部電氣專責演習過程中存在的問題及應采取的措施以書面形式匯報安生部。付廠房空調電源廠房通風系統電源主廠房集中空調電源均接至廠用電Ⅰ段母線，若天氣炎熱，演習時由于空調及通風系統均停止運行，造成環境溫度較高，可能影響繼保室主變及各線路微機保護發電機層機組微機保護的正常運行。因此，發電部機電專責必須考慮采取必要的應急措施。安全監察人員應注意全過程監督運行操作人員現場操作正確，杜絕保安電源與任何廠內電源誤并列，特別應注意防止可能在負荷側出現誤并列情況發生。保安線申請容量為，即額定電流為，但保安線配置過流保護定值僅為，換算為側電流為。故試驗中應注意控制所帶廠用負荷不超出過流定值。同時，還應注意保安線帶上不同負荷后，注意觀察電壓變化是否能滿足要求。演習前各設備運行方式機處冷備用刀閘斷開，機處運行或處熱備用，機處運行廠用電Ⅰ段母線帶機廠用電運行其余負荷均斷開及系統處正常運行方式廠用電Ⅱ段母線由廠變供電，廠變處充電運行，廠用電母聯開關處跳閘位置，廠用電母聯刀閘處斷開位置，廠用電備用電源自投裝置投入壩變處檢修，ⅠⅡ段母線并列運行，備用電源自投裝置退出。啟動保安線保廠用電演習過程主要步驟檢查保安線三相電壓指示正常，演習人員及各負責人均已到達現場，各項準備工作已完成。由值長匯報省調黑啟動保廠用電演習準備開始。得省調令機轉冷備用，解除機復合電壓過流保護跳相鄰運行設備的保護壓板跳主變中壓側開關壓板跳廠壩變高壓側開關壓板Ⅰ路跳主變高壓側開關壓板跳機開關壓板Ⅰ路跳機開關壓板Ⅱ路跳主變高壓側開關壓板Ⅱ路跳機開關壓板機自準裝置投切。退出機高周切機低頻自啟動功能。除機廠用電外，將廠用電段母線負荷倒至Ⅱ段母線供電，使廠用電段母線僅供機廠用電運行。機及主變動力柜繼保室動力柜氣機室動力電源開關站動力柜等重要負荷應倒至Ⅱ段母線供電。退出廠用電ⅠⅡ段裝置，斷開廠用電母聯刀閘。通知水工部水文值班人員黑啟動演習將造成壩頂船閘短時中斷供電。斷開Ⅱ段母線開關，將Ⅱ段母線由運行轉熱備用。保安線開關由冷備用轉對Ⅱ段母線充電運行。正常后，合上開關，查Ⅱ段母線電壓正常。斷開Ⅰ段母線開關，將Ⅰ段母線由運行轉熱備用。母聯開關由熱備用轉對Ⅰ段母線充電運行。正常后，合上開關，查Ⅰ段母線電壓正常。斷開廠變低壓側開關，查確已斷開。合上廠變低壓側開關，查確已合上，查廠用電Ⅰ段母線電壓正常。將機壓油泵控制轉換開關投切位置。斷開機機旁動力柜聯絡刀閘丙刀閘。合上廠用電Ⅰ段至機機旁動力柜甲刀閘。合上機機旁動力柜乙刀閘，查機機旁動力柜電壓指示正常。手動啟動機壓油泵打油正常后，壓油泵控制轉換開關投自動位置。記錄油泵啟動時機機旁動力柜電壓查機頂蓋水位正常。查機各部具備開機條件。機以手動方式開機手動協聯。查機各設備運行情況正常。記錄油泵啟動時機機旁動力柜電壓手動啟動檢修排水泵，查保安線電壓是否正常后，停止檢修排水泵運行。記錄水泵啟動時保安線電壓及廠用電Ⅰ段電壓將機調速器切自動，聯系省調合上機出口刀閘，投入機復合電壓過流保護跳相鄰運行設備的保護壓板，將機并入系統帶負荷試運行。記錄油泵啟動時機機旁動力柜電壓演習結束后恢復正常運行方式主要步驟斷開廠變低壓側開關，查確已斷開。合上廠變低壓側開關，查確已合上，查廠用電Ⅰ段母線電壓正常。通知水工部水文值班人員壩頂船閘將短時中斷供電。斷開母聯開關，查確已斷開。合上壩變低壓側開關，查確已合上，查Ⅰ段母線電壓正常。斷開保安線開關，查確已斷開。合上母聯開關，查確已合上，查Ⅱ段母線電壓正常。合上廠區線開關，查確已合上。將保安線開關由運行位置搖至試驗隔離位置。合上廠用電母聯刀閘，投入廠用電ⅠⅡ段裝置，恢復廠用電Ⅰ段母線負荷正常供電方式運行?；謴蜋C高周切機低頻自啟動功能，匯報省調機黑啟動試驗工作結束，申請注銷。保安線供電質量記錄表供電負載情況保安線電壓保安線電流Ⅰ段電壓開關電流機壓油泵啟動情況演習前壩區全廠照明開機時啟動檢修排水泵機并網時機帶負荷時制度體系黑啟動保電應急預案編碼版次正文頁數附件數本制度經總經理辦公會二六年十月二十九日審議批準簽發總經理黃淵旺簽字日期黑啟動保電應急預案版次頁碼制度管理控制表版次編寫補充編寫部門審核分管領導審核簽發人發布日期下次評審日期謝明峰應金水陸意勇黃淵旺本次修訂原因初版修訂的主要內容制度實施完善責任人安生部經理制度實施完善執行人發電部值長解釋部門發電部目錄目的適用范圍依據定義和縮略語職責危害辨識及風險評價執行程序通告和報警應急資源保護措施信息發布恢復事故調查培訓與演練檢查和評價附件黑啟動
