（全套CAD）標準篩振篩機的總體及夾緊裝置的設計

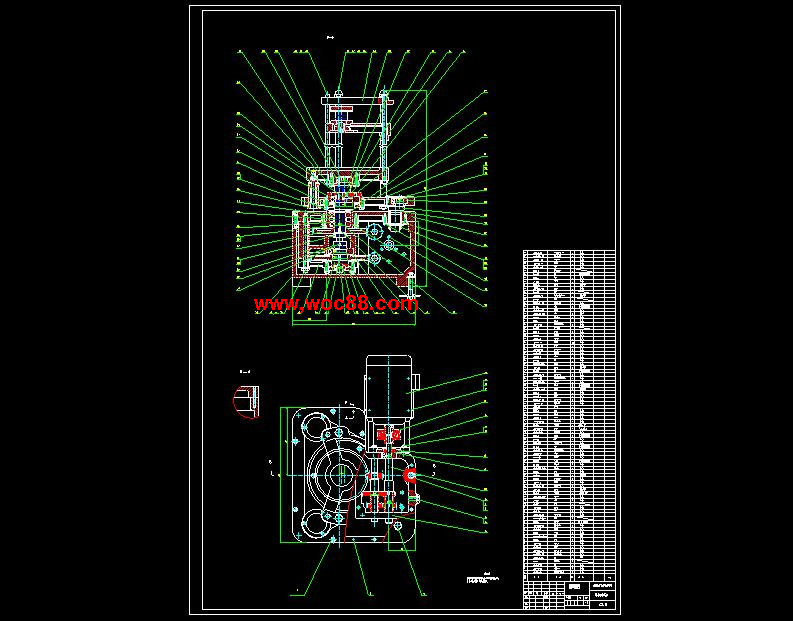

由托盤支撐與偏心盤聯接起來,托盤支撐還能增強打擊軸的打擊力度.箱體內部依舊是布置振擊部分和減速機構，并將其設計成不同的單元，這樣能夠更加有利于裝配和維修。.夾緊裝置.搖動機構.上斜齒輪.機架.減速機構.下斜齒輪.振擊機構圖.標準篩振篩機剖面圖.電動機的選擇根據設計任務要求，我們所使用的電機功率為.，這種電機屬于微型電機，通過查閱相關手冊，列舉了功率為.，各種微型電機性能參數表表.表.部分微型電機性能參數對比表電機型號功率額定電流額定電壓電流頻率轉速功率因素啟動轉矩啟動電流最大轉矩通過仔細比較各種電機的優缺點，我們所選擇電機的型號為，轉速為。因為它的轉速相對來說比較慢，這有利于傳動裝置的設計，且其所承受的轉矩較大，能更好地滿足工作要求。在電動機的選擇上,選擇號機座,此尺寸在各個方面都比較小，更加有利于振篩機的小型化設計,在圖.中，列出了每個安裝尺寸的位置，并在表.中列出了每個安裝尺寸的數值。圖.系列型驅動微型電機外形尺寸安裝圖表.系列型驅動電機的外形尺寸數值表機座號安裝尺寸外形尺寸不大于夾緊裝置的設計.夾緊裝置的基本結構振篩機在工作過程中會遇到離心力和慣性力等各種力的作用，因此定位后必須夾緊。夾緊裝置般由夾緊機構和動力源組成。夾緊機構接受和傳遞動力源的原始作用力，使其變為夾緊力的中間機構和夾緊元件稱為夾緊機構。它直接與工件夾緊表面接觸并完成夾緊任務。動力源產生的原始作用力的部分，般指機動夾緊。如氣動液動電磁和電動等。如人的體力對工件的夾緊，則稱為手動夾緊。.夾緊裝置的基本要求在標準,篩振篩機,總體,整體,夾緊,裝置,設計,畢業設計,全套,圖紙隨著選礦技術變得越來越成熟，新型的電磁振動式振篩機現在也得到運用。但不管對于實驗室還是工地現場，機械式振篩機的運用占據了主要位置。而標準篩振篩機憑借其優良的工作性能和方便輕巧的優點也深受用戶的喜愛，所以，對標準篩振篩機的研究與設計變得越來越重要。在選礦設備中，振篩機是種很有代表性的選礦設備，其廣泛運用于試驗室的選礦工作中。標準篩振篩機是與小毫米試驗篩配套使用，對顆粒物料進行分級篩分的專用設備，可代替人工篩分操作，并具有兩種功能，種為搖動和振擊，另種為純搖動篩分。并廣泛用于地質冶金化工煤炭國防科研砂輪制造水泥生產等部門化驗室對物料進行篩分分析。振擊次數穩定可靠，裝夾套篩方便靈活，夾緊牢靠，并能自動停車，根據用戶需要，可篩分多種特性的產品每次開機五分鐘，既方便又簡單完成分級工作。.標準篩振篩機的基本工作原理若不考慮電磁式標準篩振篩機，但就機械式振篩機而言，我們所設計的標準篩振篩機屬于直線頂擊式振篩機。它屬于仿人工篩分功能機械，所以，它具有振擊和搖動的功能，正是在這種仿人工篩分的機械動作，是煤粒的篩分作業得以實現。標準篩振篩機直線頂擊功能通過對凸輪機構實現，而其搖動的機械動作，我們通過安裝偏心輪來實現。本機結構主要由機座篩與傳動機構等部分組成?？膳鋫鋵Ｓ脢A具即可裝夾試驗篩，又可裝套篩，裝夾方便靈活，夾緊牢靠，并能自動停機。有的標準篩振篩機振擊功能是通過兩個電機實現振機篩分運動的，我們采用純機械式傳動，只要在傳動結構上做些設計改進，就可以同時實現振擊和篩分的雙重功能，既節省了設計成本，又使動作更穩定。其基本工作原理如圖.所示，煤流在振動和搖動的作用下，通過篩組從上往下流動，通過篩組時，我們可以根據要求得到幾組不同粒度值的煤粒。圖.篩分過程中煤流運動示意圖.標準試驗篩的類型簡介試驗篩式振篩機的很重要的附件，它就象計算機的軟件樣，它的選擇直接決定我們所要得到的煤樣的粒度。.托盤支撐的設計三角盤上支撐托盤的結構是托盤支撐。在靜止的狀況下，彈簧處于自幼仲縮狀態在工作時，能保證托盤在定的振幅內運動，不至于使托盤在打擊軸的作用下而發生托盤脫離機械體的事故，且由于彈簧的拉力能增強打擊軸的打擊強度。彈簧的選擇在設計中，我們根據彈簧的最大載荷最大變形以及結構要求也就是安裝空間對彈簧尺寸的限制來決定彈簧直徑彈簧中徑工作圈數彈簧的螺旋升角和長度等。查閱相關表格，機械設計中介紹，在選擇材料時，應考慮到彈簧的用途重要程度使用條件包括載荷性質，大小極其循環特性，工作持續時間，工作溫度和周圍介質情況等，以及加工熱處理和經濟性等因素。同時，也要參照現有的設備中使用的彈簧，選擇出較為合用的材料，我們選擇的彈簧材料為，旋向為右旋總圈數.圈，有效圈數為圈，彈簧中徑，自由高度為。通過對彈簧絲直徑的試算我們可以簡單校核彈簧是否滿足工作要求。其公式為彈簧收到的最大壓力曲度系數旋繞比許用剪切應力表.彈簧的拉伸強度極限鋼絲直徑.選擇，則.則內徑.外徑經查表得.去最大壓力所以求得則我們所選用的彈簧滿足要求。由于彈簧所受的載荷為交變載荷，而振篩機的工作是個長期的過程，因此我們必須對彈簧的疲勞強度和靜應力強度進行驗算如果變載荷的作用次數，或載荷變化的幅度不大時，可只進行靜應力強度計算彈簧在交變載荷作用下，當彈簧所受載荷在和不斷變化時，彈簧材料內部所產生的最大和最小循環切應力為安裝載荷預壓變形量最大載荷最大變形量經過計算對于上述變應力作用下的普通圓柱螺旋壓縮彈簧，疲勞強度安全系數計算值以及強度條件可按下式計算.式中彈簧脈動循環剪切疲勞強度極限，按交變載荷作用次數，由下表查出彈簧疲勞強度的設計安全系數，當彈簧的設計計算和材料的力學性能數據精確性很高時，取。當精確性低時，取。相對應的是滑竿又會對其起導向作用的夾緊機構圓筒產生剪切力，剪切力的大小則為離心力與壓桿對滑竿的力之和。即圓筒剪切強度校核在工作過程中，夾緊機構圓筒將會受到來自滑竿的剪切應力。脆性材料斷裂時的應力是，塑性材料達到屈服時的應力是屈服極限，這兩者都是構件實效時的極限應力，為保證構件有足夠的強度，在載荷作用下的構件的實際應力顯然要低于極限應力。選材為優質碳素結構剛號鋼。根據表.查手冊參考現有產品，初步設計圓筒的長度，厚度則園筒截面積剪切應力.顯然,滿足強度要求。．振擊機構的設計計算.打擊軸的工作原理振擊機構是通過凸輪傳動帶動打擊軸實現的，如圖.所示，打擊軸是通過個銷聯接在上凸輪空心軸部分的，當上凸輪軸與下凸輪軸產生相對轉動時，由于凸輪傳動作用使上凸輪向上運動個行程，同時，打擊軸是空套在上，下凸輪軸之間的，當上凸輪軸向上運動時，則通過銷連接在上凸輪空心軸上的打擊軸也要隨之運動個行程。從而完成打擊作用。圖.振擊結構示意圖.打擊軸的計算校核。圓柱銷的剪切應力校核銷的形式很多，主要可分為圓柱銷圓錐銷槽銷與槽釘彈性銷開口銷和軸銷等。根據設計要求，選用圓柱銷，材料選用號鋼。圖.打擊軸示意圖如上圖所示，我們設計銷孔的直徑為，圓柱銷選用規格，其在向上打擊的過程中，受到剪切，需對其進行校核。計算公式銷剪切.其中為圓柱銷受到的剪切力。表.銷與銷聯接的許用應力表許用應力鋼，抗拉強度鑄鋼鑄鐵表中數值對靜載荷乘以.，對交變載荷乘以.表中銷剪切應力銷壓應力銷彎曲應力取打擊軸受到的軸向力為?.而查表不破壞工件精度，并保證加工質量的前提下，應盡量使夾緊裝置到夾緊作用準確安全可靠夾緊動作迅速操作省力方便夾緊變形小結構簡單，制造容易確定夾緊力的基本原則夾緊力的方向選擇夾緊力的方向應盡量垂直于主要定位基面夾緊力方向應盡量與切削力的方向致夾緊力的作用點的選擇夾緊力作用點應跟支承元件相對，否則工件容易變形不穩固夾緊力作用點應盡可能靠近加工面，以增強工件部位剛性，防止振動根據實際需要，我們列舉了些常用的夾緊機構，如表.所示。實際上我們的動力源為人力對夾緊機構所施的力，也是我們所稱的手動夾緊。表.類型動力源增力比主要參數特點斜契多數為氣動液壓斜契角行進比能改變作用力的方向加緊行程較小與般氣動液壓部分連接，應大于自鎖角螺旋多數為手動選擇螺紋直徑般增力比大自鎖性好加緊行程受限制較小結構簡單操作費事偏心多數為手動偏心距般取偏心外徑自鎖性隨偏心特性變化，當時，與螺旋加緊相比，自鎖性較差，適用與震動不大的工序加緊行程較小杠桿氣動液壓手動.杠桿比般取.本身無自鎖性。因此必須與其他機構組合使用根據不同結構可以改變作用力的方向鉸鏈氣動液壓.夾緊斜角加緊行程加緊儲備鉸鏈臂長能改變作用力的方向加緊行程易受限制同機構夾緊力隨夾緊斜角的變化而有較明顯變化般與氣動液壓部件連接.夾緊裝置的計算夾緊裝置受力分析振篩機在工作工程中的，由于存在上下的振擊運動，固定篩組也與托盤在夾緊機構的作用下固定成體，并在打擊軸的作用下沿著滑桿在作上下往復運動。當打擊軸完成個工作行程掉下的過程，固定篩組隨其同自由落下的那瞬間，產生個向上的慣性力，而這個慣性力所針對的重量體為裝料的固定篩組和加緊機構的重量和不包括下面的托盤。我們估計其最大的重量值為因此我們估計篩組自由下落時所產生的最大慣性力，如果把慣性力等效成種負載的話，那么這個負載的承載力為夾緊機構與夾緊支撐體滑竿的摩擦力。我們選擇壓桿，螺紋傳動副和滑竿的材料都為號鋼，我們設計的壓桿與滑竿接觸處為段圓弧面接觸。圖.壓塊查閱相關資料，我們選定的鋼鋼無摩擦潤滑時的靜摩擦系數為.因為接觸面為圓弧面，因此其當量摩擦系數為.需要產生的摩擦力.在計算中，因為我們設計了三根滑竿，因此運算過程中乘了個。其中是試驗篩根據篩面材料分為金屬絲編織網試驗篩和金屬穿孔板試驗篩。金屬絲編織網試驗篩采用國家標準.生產。其網孔基本尺寸為，符合國際標準系列，篩網材質為黃銅錫青銅不銹鋼。金屬穿孔板試驗篩采用國家標準.，符合國際標準系列，篩網材質為優質不銹鋼，并采用數控沖壓穿孔而成。借鑒進口試驗篩的優點，在下篩框增加了密封膠圈，較好地解決了振篩機震篩時粉料漏失現象，減少了飛濺粉料濺入振篩機縫隙內磨損齒輪的機會，盡可能的延長振篩機的使用壽命。同時還能減小噪音，定程度地改善了生產現場噪音條件。
