（全套CAD）滾筒式城市道路柵欄清洗機設計（終稿）

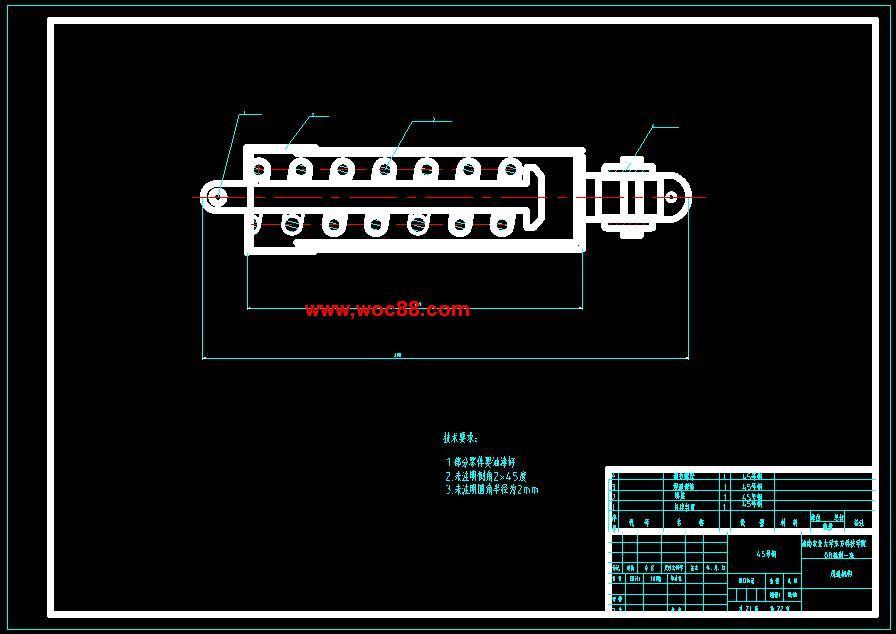

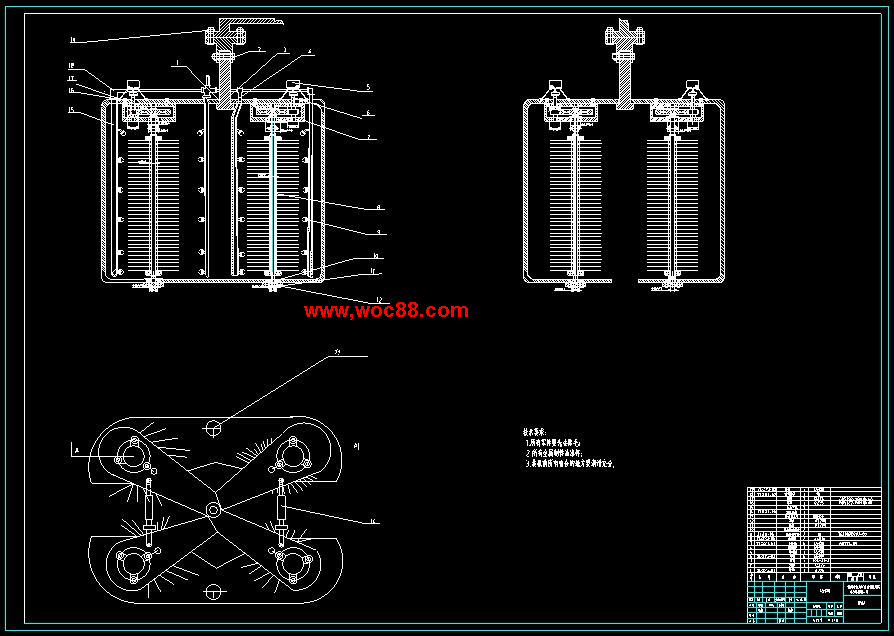

據訂貨臨時尋找個生產廠家組織生產，不利于產品性能的提高和垃圾處理設備產業的形成。.設計方案的確定.整機方案的確定本機是通過液壓臂懸掛于清洗車上，由液壓升降機構自由調節高度，并配備規避裝置，高壓清洗系統，能有效的對道路柵欄清洗機的道路柵欄清洗機，其整機工作樣式圖如下圖主要技術性能參數表外形尺寸最大清掃速度底盤型號奧鈴最大清掃能力副發動機型號五十鈴柴油機不銹鋼水箱容積最高行駛速度垃圾箱底部型式平底最大清掃寬度.滿載最大質量整機特點.采用液壓式懸掛式側前置柵欄清洗機工作頭中置四盤刷后置吸嘴并在吸嘴內設置臥掃的掃，吸工作裝置總體結構配置形式，并具體有清晰效率高，清洗寬度大，清掃速度高，掃凈度等優點。.各部分清掃獨立或聯動工作。.清掃具有自動避讓保護功能和自動復位功能，滾筒轉速可根據各種不同清掃工況調速選擇度高，中，低三檔。.液壓系統有副發動機取力和汽車動力分別控制，方便使用和維修.灑水系統通過本身的廢水回收系統能有效克服清洗作業時產生二次污染.液壓式系統通過采用疊加式電磁換向閥向閥組高度集中而成。.控制開關滾筒,城市道路,柵欄,清洗,設計,畢業設計,全套,圖紙高出倍,我國環衛車輛經過多年的努力，從無到有，從局部使用到大量推廣使用，基本形成了個品種比較齊全，技術水平較高的新興產業，全國約有余家各類廠家生產的環衛車輛，為環衛系統提供了大量裝備，改善了工人的勞動條件，提高了城市現代化管理水平。我國垃圾處理設備起步較晚，經過十多年的努力，雖已有了定的基礎，但與國外相比尚有定差距,掃路機在年代前都是國內自行研制生產，品種少技術性能不高。年代后，在引進吸收國外先進技術的基礎上，開發生產了大中小型多種掃路機，基本型式為吸掃結合，使我國掃路機達到了比較先進的技術水平。主要生產廠家有長沙的中標公司，揚州的船舶集團公司滬州機器廠天津掃地王公司北京天路通科技有限責任公司等。國內生產的各種掃路機基本上滿足了國內市場需要，已很少進口。雪后留心的市民在出行中注意觀察的話可以看到，由于氣溫逐漸回升，快行道上布滿融化的殘留冰水，由于機動車的飛濺導致道路中央潔白的隔離護欄污濁變色，與周圍的環境不協調，影響市容市貌。為了讓精美漂亮的護欄潔白如初，確保市容環境干凈整潔。在公路交通中，廣泛采用了隔離柵欄的物理隔離方法，使不同車種。不同行駛方向的車輛以及人車分離，以確保交通安全。在初始狀態下不全展開的時候，經試驗測定滾刷對柵欄表面的正壓力為即。這里的，就是初始狀態下用于規避機構與相平衡的力是設計規避機構的重要的依據。前臂用表示，后臂用表示滾刷轉動。設定初始狀態下前后臂之間的夾角，則由公式可計算出發.根據選用的合適的規避裝置圖規避機構承受變載荷的圓柱旋轉拉伸彈簧設計具體的設計方法和步驟如下根據工作狀況具體條件選定的材料，并查取機械性能數據。選擇旋繞比并查表算出補償系數值。彈簧螺旋伸角，對于圓柱螺旋壓縮般取范圍內選取。般右旋。初選彈簧絲的直徑，有公式因彈簧在般的載荷工作環境下，可按第Ⅲ類彈簧來考慮?，F在選用Ⅲ組碳素彈簧鋼絲。并在根據，故取彈簧直徑為.，暫時選,且可知.,.根據強度條件計算彈簧鋼絲直徑現在選取旋繞比，則有作用，使附著在柵欄趕上的污垢和灰塵得到徹底的清洗，化市容環境。.清洗滾筒的設計計算大，中城市的道路柵欄桿大部分都是鐵欄桿，有鋼管，鋼筋或者鐵焊條焊接而成，多段節柵欄高度.不等，故本機整體高度因考慮到本機體機等因素，毛刷的直徑選擇.的，滾涌直徑選用號鋼。如圖所示圖滾刷滾軸設計計算因本軸受的彎矩不大，則用降低許用壓力的辦法予以考慮，在軸的機構設計時，通常用這種方法初步估算周徑。軸的轉矩強度條件為式中扭轉切應力軸所受的扭矩，軸的抗扭距截面系數，軸的轉速，軸傳遞的功率，計算截面處軸的直徑，許用扭轉切應力，見表.表軸中集中材料的及值軸的材料由上式可得軸的直徑式中，查表故取符合要求應當指出，當軸截面積上開鍵槽的時候，應增大軸徑以考慮鍵槽對軸的強度削弱，對于直徑，有鍵槽的時候，周經增大，然后將軸圓整為標準直徑。滾刷裝配時只需對連接的中的螺栓施加較小的預緊力，所以不考慮預緊力和螺紋磨檫力的影響，故螺栓連接的擠壓強度為螺栓桿的剪切強度為式中為螺栓所受的工作剪力，為螺栓剪切力的直徑集中安裝在駕駛室內，所以電控操作可以在駕駛室內完成。動力選擇液壓式操作力大，體積小，動作平穩，其特點是漏油會影響系統的工作性能，液壓油的粘度對溫度的變化敏感氣動式氣源方便，維護簡單，易于獲得高速度，其缺點是操作力有限，體積大，空氣壓縮性大，速度難控制困難，動作不平穩，控制有滯后現象電動勢動力源方便，操作力較大，其缺點是需要設置減速機構，結構復雜，或許要特殊電機驅動綜上所述本設計選用電動式驅動裝置。本設計是道路柵欄清洗機采用動力是柴油機，柴油機動力型號是,該柴油機采用水冷式對發動機進行冷卻，額定功率為，最大扭矩為,額定轉速為,副發動機采用的是五十鈴技術的柴油機,額定功率為，額定轉速為冷卻方式為水冷。經過試驗清洗刷清洗灌刷對柵欄的正壓力為。磨檫系數取.則磨檫力為因有四個滾刷故磨檫力滾刷轉速設定為，其清洗速度則其所需功率.故選用功率為.，電壓轉速為重量的電機工作頭部分設計及其計算.道路柵欄清掃機工作頭設計方案的確定本人設計的清洗頭所需采用的是四滾筒，電力驅動雙邊清洗，能自動調節并配液壓提升機構車載道路式柵欄清掃機其整機工作原理圖如下圖清洗機工作頭工作原理電動機變速箱滾筒刷規避裝置
